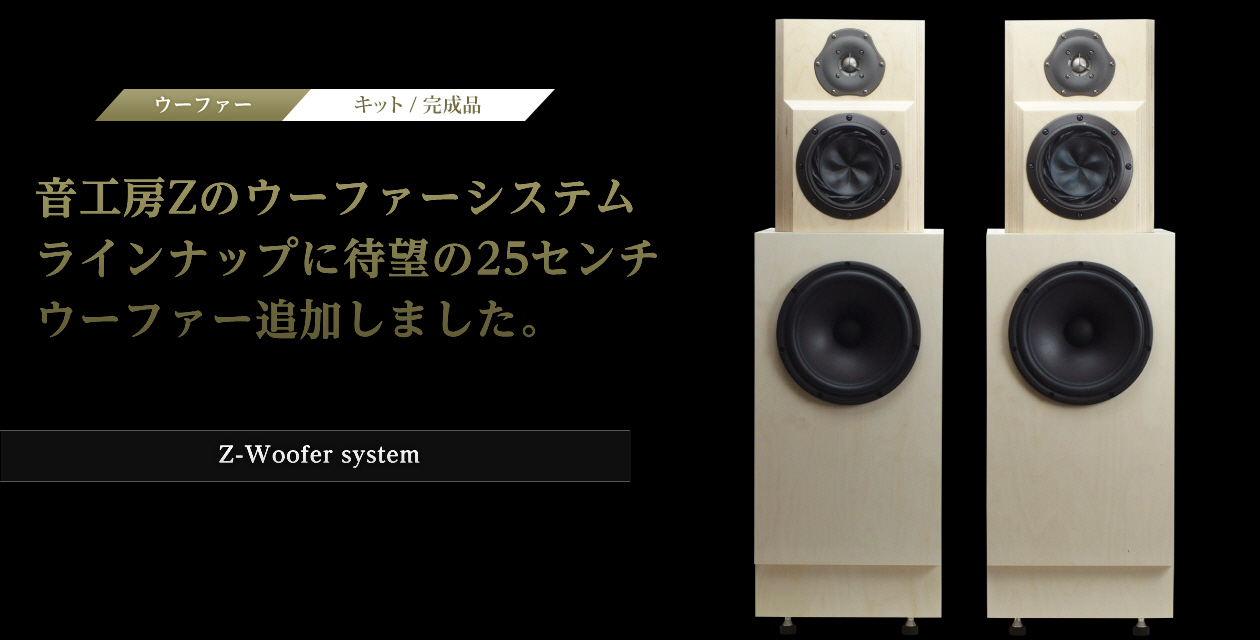

音工房Zのウーファーシステムキットには2024年の4月現在4つのラインナップがございます。 パッシブサブウーファーや、マルチウエイ用のウーファーとしてご利用いただけます。2024年4月Z505-Trentoの後継機種Z507-Woofer700を追加いたしました。

　　音工房Zのウーファーシステムは「ウーファー」「サブウーファー」どちらにも利用可能ですが、商品によって向き不向きがございます。ご存知の方が多いとは思いますが、「ウーファー」「サブウーファー」の定義について書きます。

ウーファー

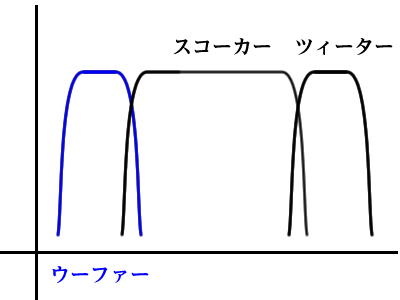

メインのスピーカーシステム用のウーファー。利用する帯域はスピーカーによって異なりますが、ウーファーを接続しないと音として成り立ちません。そのため比較的広い低域帯域を受け持ちます。

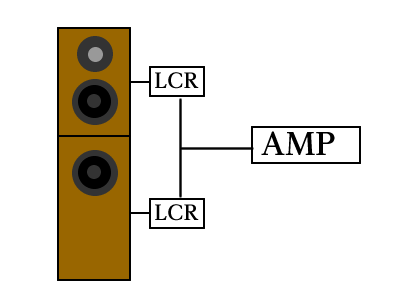

スピーカーシステムのウーファーとして利用する場合、一般的には帯域分割を行うためのLCR（コイル・コンデンサー・抵抗）フィルターやチャネルデバイダーを利用して高域をカットします。高域担当のスコーカーや、ツィーターを組み合わせてスピーカーシステムを完成させます。

決して難しくはありませんが、初めての方がオリジナルのスピーカーを作る場合LCRの素子を複数購入して、半田つけし、音の調整をします。多少のコストと手間がかかります。初めての方は弊社のオススメの接続方法などを参考にシステムを組んでみると良いかと思います。

サブウーファー

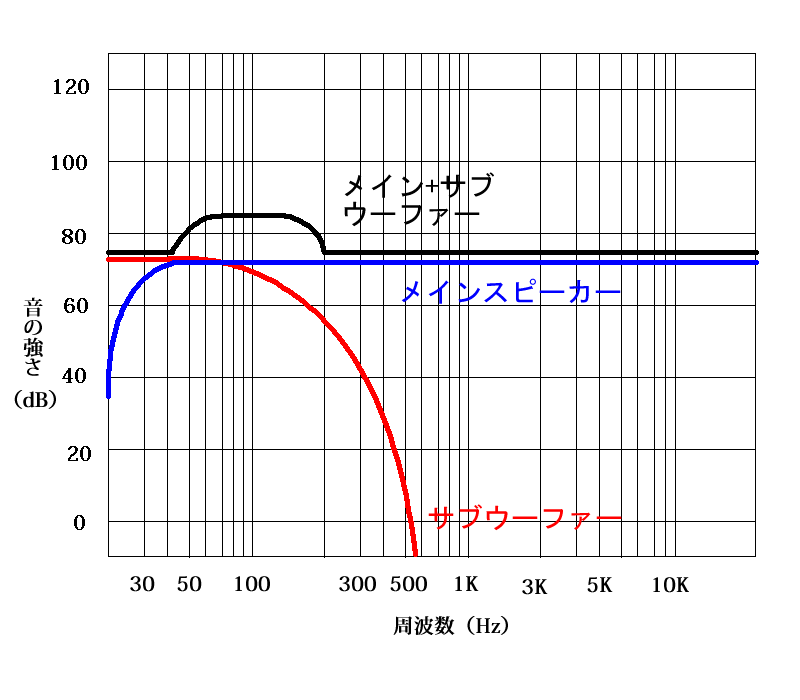

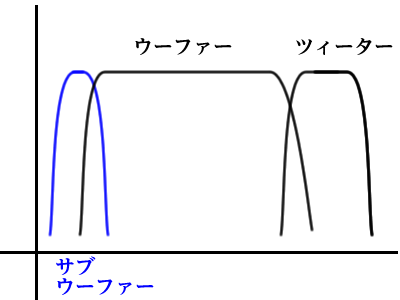

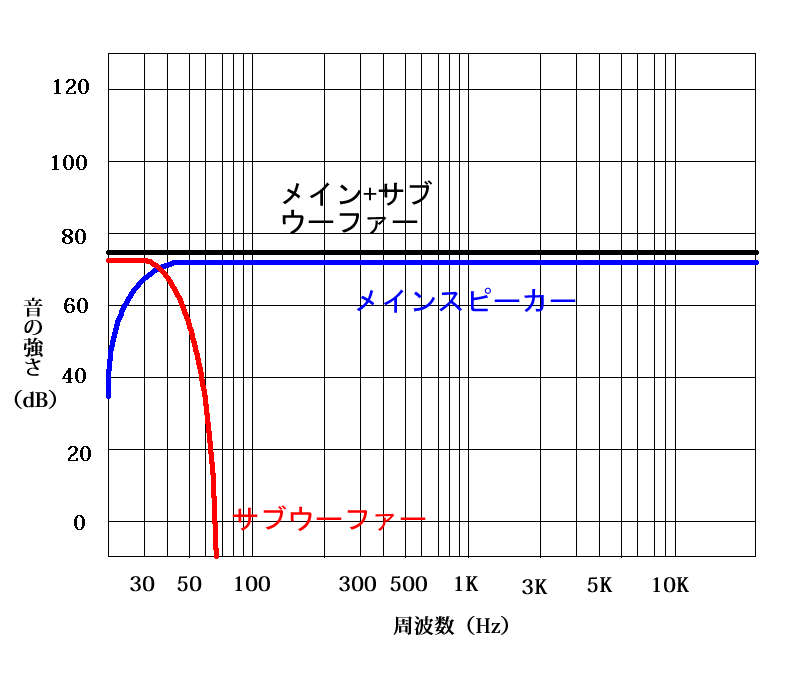

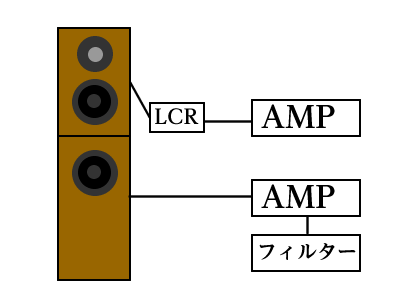

メインのスピーカーシステムの低域を補うために、メインのウーファーとは別に駆動するウーファー。利用する帯域はサブウーファーよって異なりますが、サブウーファーなしでも音楽が成り立ちますので受け持つ帯域は狭い。

サブウーファーはクロス帯域が低いので、LCRネットワークは不向きで、別途アンプに内蔵されたフィルターやチャネルデバイダーが一般的に利用されます。アンプにサブウーファー用のフィルターが組み込まれた商品なども最近は増えてきたので初心者でも手軽にシステムを組むことができるようになりました。

サブウーファー用のシステムを構築するには、（1）サブウーファー用の信号を取り出し、（2）フィルターで高域カット、アンプで増幅しサブウーファーに繋げます。初心者でもわかりやすいように詳しくはブログで紹介していきます。

Z-Woofer system
4つの商品の特徴と開発経緯

　Z-Woofer　systemには4つのラインナップがありそれぞれの特徴がございます。お客様の利用に最もマッチするウーファーをお選びください。わからない場合はメールフォームからご相談ください。

１. Z506-Livornosub1

用途：サブウーファー　
利用個数：センターに1つ
想定帯域：50Hz～
マッチするメインスピーカー：10センチ以下小口径フルレンジ/小型マルチウエイスピーカー
おすすめフィルタ・アンプ例
（サブウーファー１つ） Fosi audioBT30D/Fosi audio　M03など

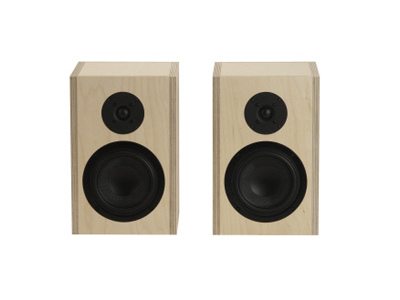

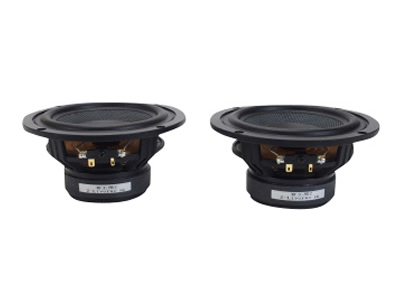

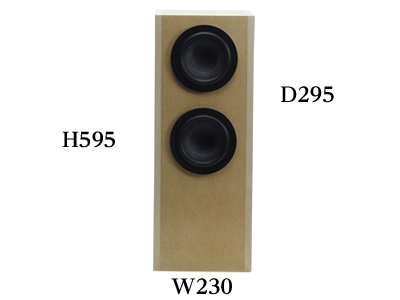

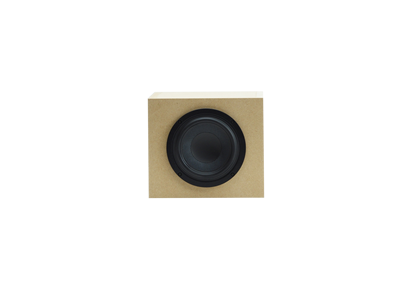

13センチスピーカーユニットを1つ付属（モノラル販売）

　　　　　Z601-ModenaとZ506-Livornosub1

　＜開発経緯＞　

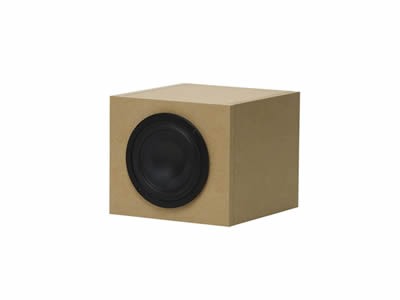

開発時は6センチのマークオーディオの6センチ小型PCスピーカー用の2.1ｃｈサブウーファーとして限定販売した商品になります。Amazonで販売したところ多くの高評価をいただき、常時販売させていただく商品になりました。10センチ未満の小口径フルレンジや小型ウーファーを搭載したマルチウエイスピーカーの低域を補う目的で真ん中に1つご利用いただけます。小型フルレンジに低域を足すことで迫力のある低域をお楽しみいただけます。

2.Z506-Livornosub2

用途：ウーファー/サブウーファー　
利用個数：センターに1つ/左右2つ
想定帯域：35Hz～

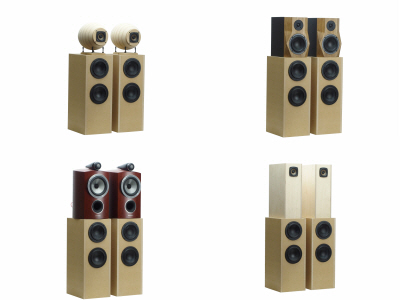

マッチするメインスピーカー： 13センチ口径以下のスピーカー（Z1-Livorno、Z600-Cannonball100等）
おすすめフィルタ・アンプ例：
（サブウーファー1つ） Fosi audioBT30D/Nobusound M03など
（サブウーファー2つ）プリアウト可能なアンプ　FOSTEX　AP25など　
　　　　　　　　　　　 Fosi audioM03などのサブウーファー用フィルターを内蔵したモノラルアンプ2つ

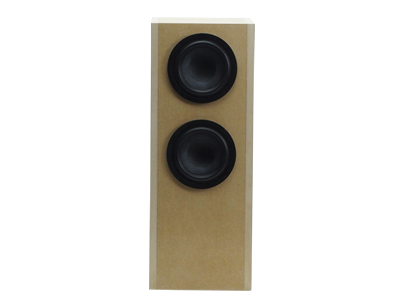

13センチスピーカーユニットを2つ付属（モノラル販売）

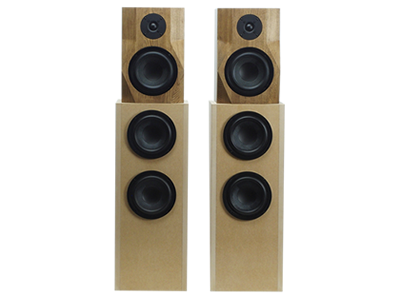

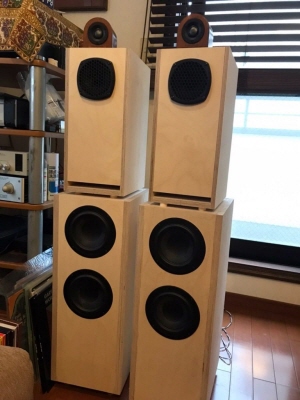

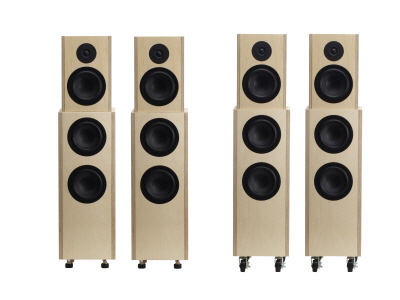

　　　　　　Z1-LivornoSとZ506-Livornosub2

＜開発経緯＞　

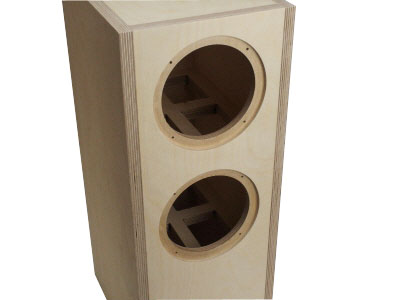

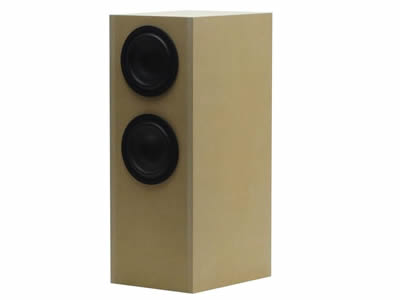

Z1-Livorno専用に販売していたパッシブサブウーファーをお求めやすい価格でモデルチェンジした（V2）のモデルになります。13センチウーファーZ-Livornoを上下2発搭載したスピーカーを左右2発ご利用いただくスピーカーになります。大爆音には向きませんが、マンション等の一般家庭でご利用いただくウーファー/サブウーファーとしてはコストパフォーマンスが大変高く本格的なハイファイを構築できる商品となっております。

3. Z507-Woofer700

用途：ウーファー/サブウーファー
利用個数：左右2つ
想定帯域：25Hz～
マッチするメインスピーカー： 20センチ口径以下のスピーカー（Z800-FW168HR等）
おすすめフィルタ・アンプ例：

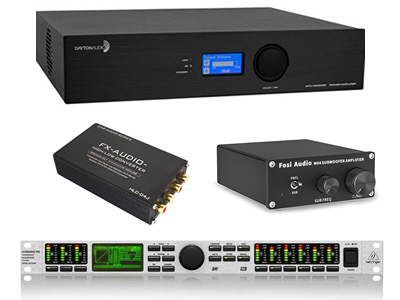

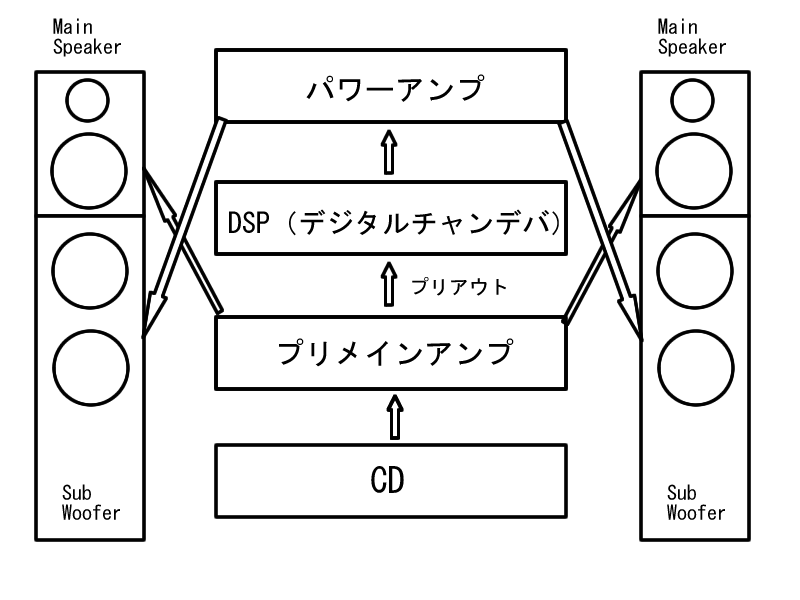

（サブウーファー方式）プリアウト可能なアンプ　AccupheseC2410など

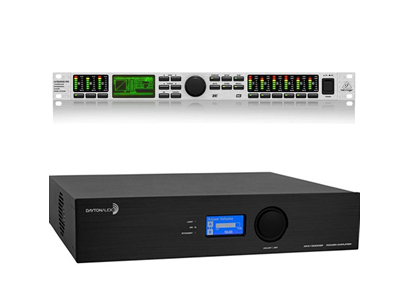

　　　　　　　　　　 チャネルデバイダー　　 ベリンガーDCX2496など
　　　　　　　　　　スタレオパワーアンプ　　AccuphaseA35など
（Z800-FW168HR用3way方式）LCRネットワーク/定数は購入者様レポートにてお伝えします。

ステレオ販売（ユニットは別途ご準備が必要です）

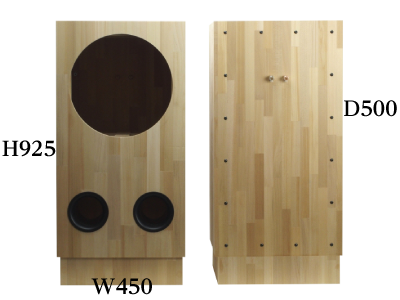

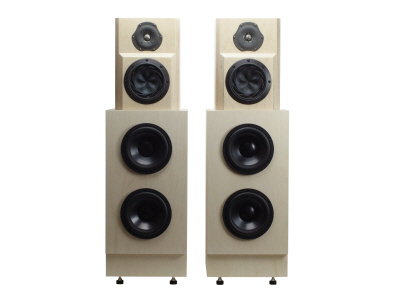

　　　　　　　25センチ1発の利用例

＜開発経緯＞　

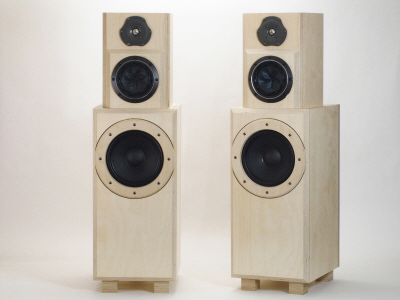

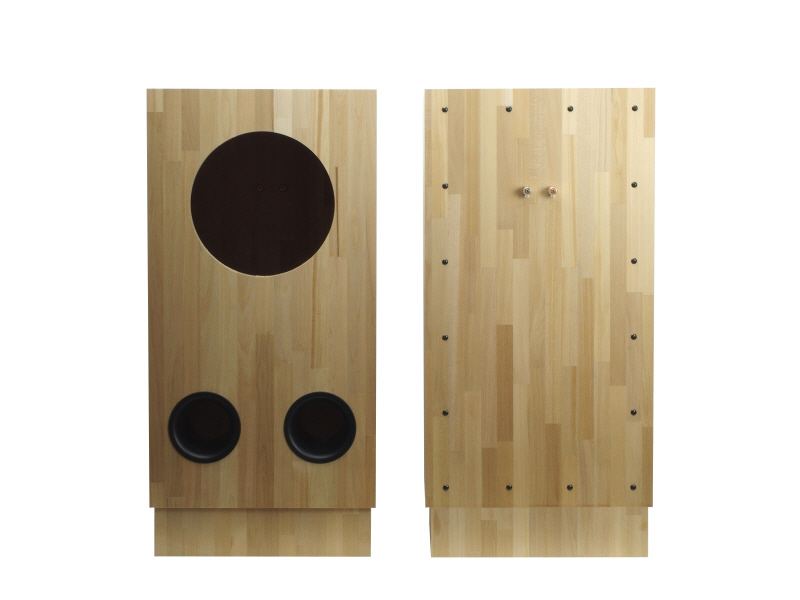

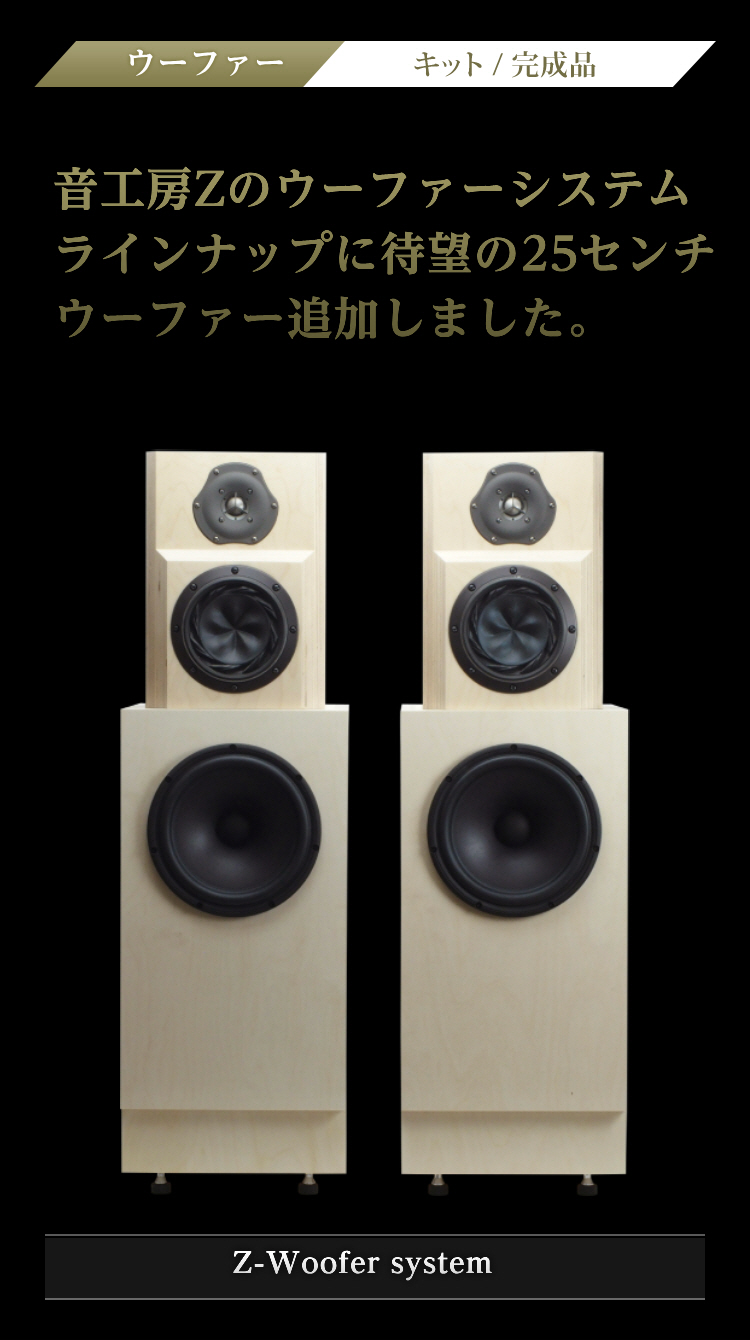

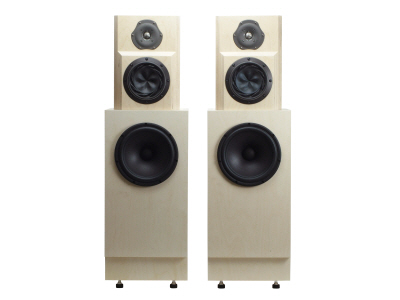

Z800-FW168HRの専用ウーファーZ505-Trentoの後継商品として、25センチ1発の3way用ウーファーをリニューアルいたしました。バフル交換式で20センチ2発の最強サブウーファーとしてもご利用いただける本格オーディオファン向けのモデルになります。ホワイトバーチバフル厚48mm（バフル24mm+インナーバフル24mm）採用で大爆音での利用も想定した商品になります。

4. Z508-Woofer1400

用途：ウーファー
利用個数：左右2つ
想定帯域：30Hz～
マッチするスピーカー：Z503-Woodhorn1
おすすめフィルタ・アンプ：
（Z503-Woodhorn1と2way方式）利用例はユニットタイプによりブログに掲載しています。

ステレオ販売（ユニットは別途ご準備が必要です）

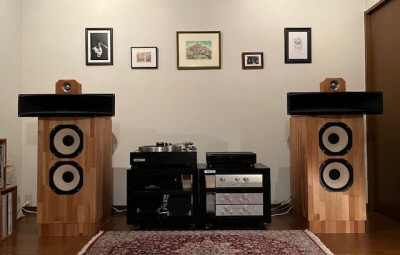

　　　　　　38センチ*1発の利用例

＜開発経緯＞　

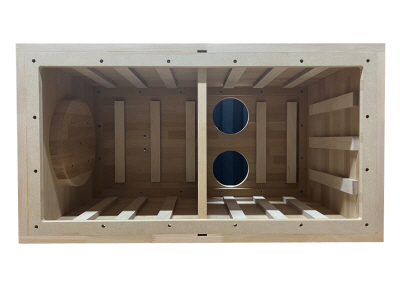

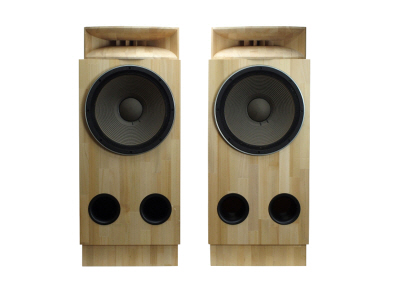

30センチ1発2発、38センチ1発の大口径ウーファー用エンクロージャーで140Lの最大容積のエンクロージャーになります。バフル・背板ともに交換式になります。Z503-Wodhorn1のようなフロントロードホーン用のウーファーボックスに最適な商品になります。

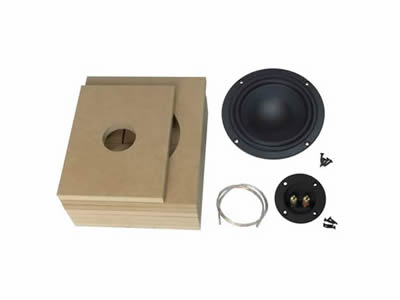

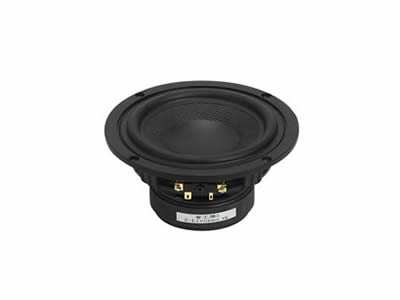

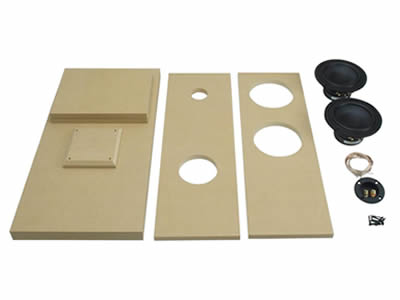

音工房ZのオリジナルウーファーZ-Livornoを付属します。Z506-Livornosub1には1つのウーファー、Z506-Livornosub2には2つのウーファーを付属します。スピーカーユニットを別途ご購入頂く必要がないので、すぐに音をお楽しみいただくことができます。

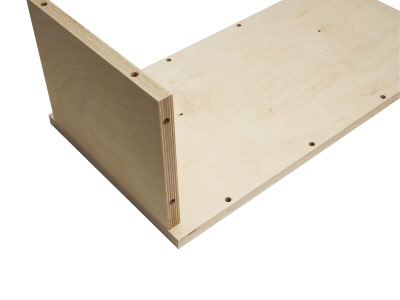

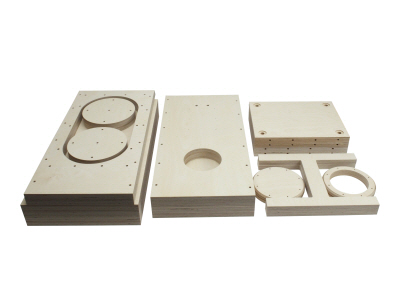

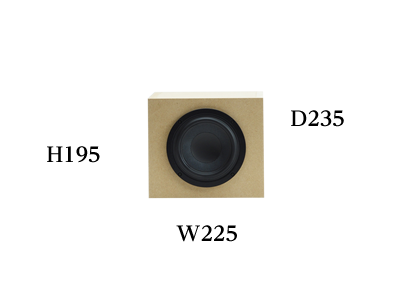

Z506-Livornosub1は15mm厚のMDF、Z506-Livornosub2には18mm厚のMDF合板を採用しています。ベニヤは高精度でカットしておりますので、簡単・綺麗に組み立てることが可能です。

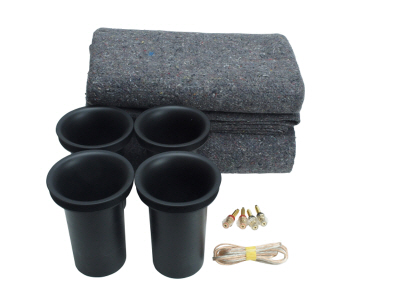

スピーカーとターミナル、内部配線等がワンセットのキット商品ですので、組み立てればすぐに音出しをすることが可能です（Z506-Livornosub2にバスレフダクトは別途ご購入が必要です）。

モノラル単位で販売しておりますので、サブウーファーを中央に1つだけおいて利用する2.1ｃｈでの利用が可能です。後にモノラルを追加してステレオにグレードアップすることもできます。

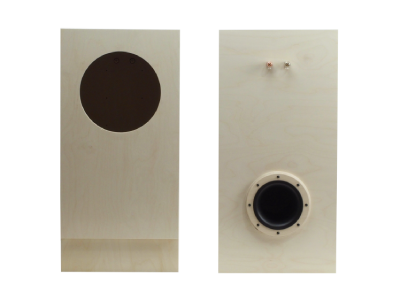

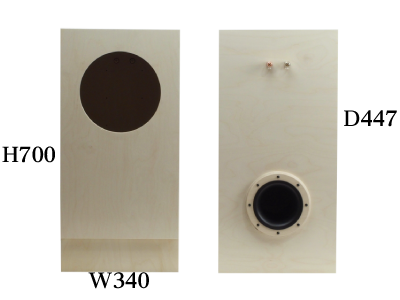

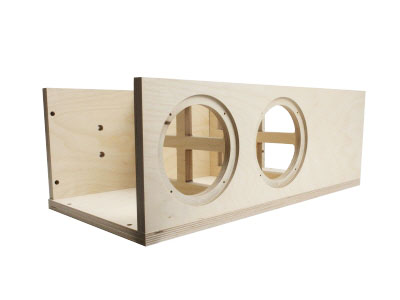

Z800-FW168HR用の3way方式に対応した25センチウーファー1発の70Lエンクロージャーとしてご利用いただけます。フロントバフルは鬼目ナットでの着脱式のため、20センチ*2発の最強パッシブサブウーファーに変更してもご利用いただけます。スピーカーユニットは付属しませんので別途ご購入していただく必要がございます。

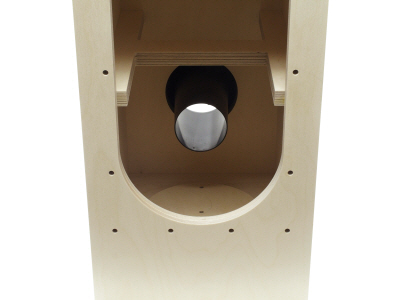

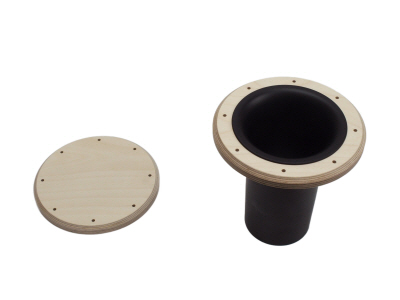

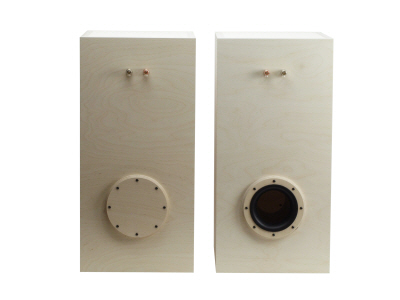

背面にはΦ100のバスレフダクトを取り付けてバスレフ箱としてご利用できます（3way方式で推奨）。またダクトを塞ぐ蓋が付属しますので密閉方式での利用も可能です（サブウーファー方式で推奨）。フロントバフルは有償でセミーたーが可能でので、ダクトをフロントにもってくることや推奨外のユニットも利用可能です。

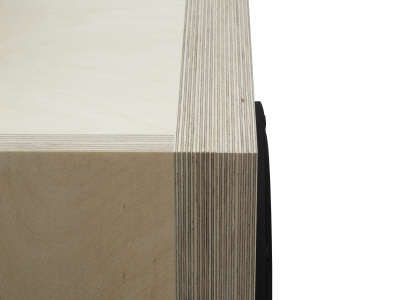

最高級ホワイトバーチベニヤ24mm厚を採用しています。バフル24mmとインナーバフル24mmを合わせると48mmの厚みになります。共振を可能な限り抑える高重量・高剛性エンクロージャーで、芯の強い低域をお楽しみいただけます。

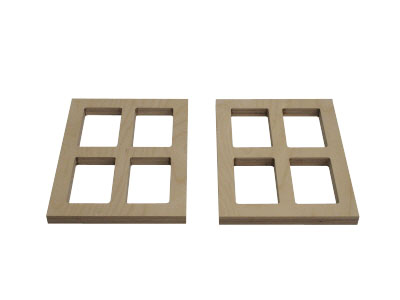

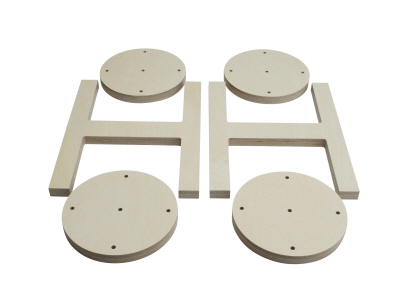

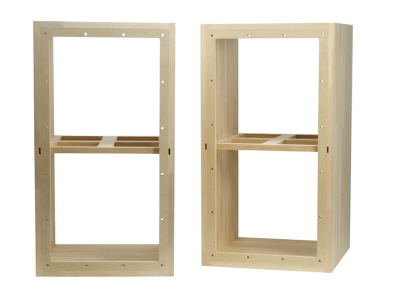

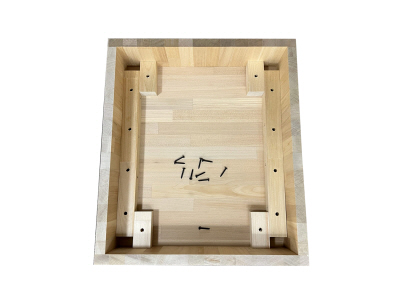

高剛性エンクロージャーに中央に補強桟をいれ、共振が心配される天板・地板には材のくり抜きの補強材を入れることでより強固な作りとなっております。

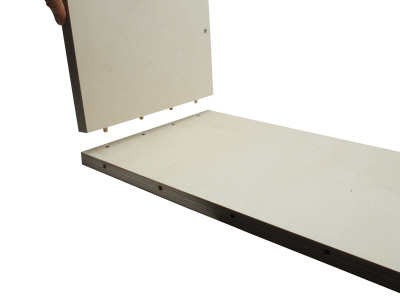

エンクロージャーにはダボ加工を施しましたので、接着がより強固になります。サイズが大きいスピーカーですが、初心者でも簡単に組み立てることができます。

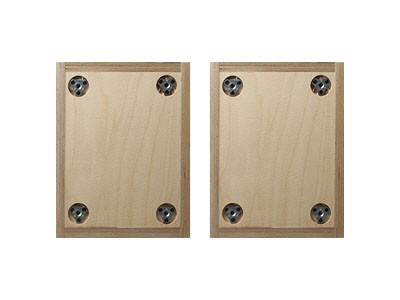

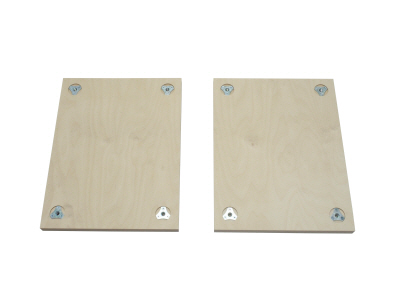

スピーカー底面にはM8の鬼目ナットの穴があけてあります。市販のスパイクをご利用いただいたり、キャスターを取り付けることが可能な仕様となっております。(スパイクやキャスターは商品に含まれません)

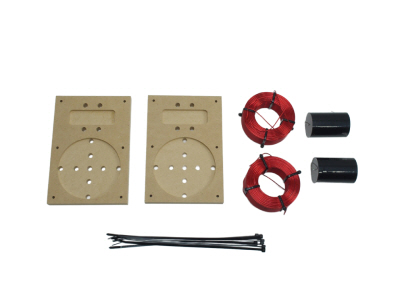

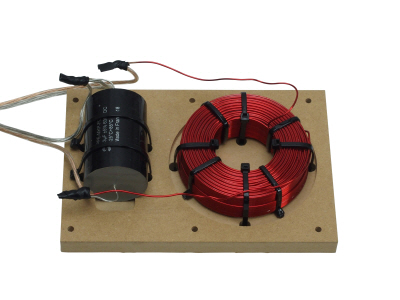

Z800-FW168HRにマッチするSolen製ネットワークをオプション販売いたします。弊社の指定のスピーカーユニットでご利用いただけます。ネットワークをこちらでベースに取り付けしてはんだ付けするオプションもございます。ネットワークの単体販売はいたしておりませんのでご容赦ください。

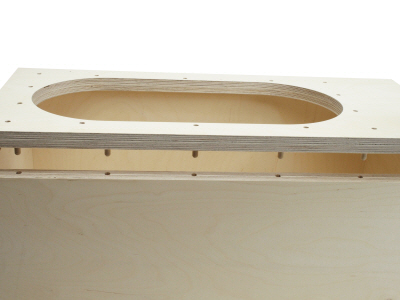

バフル・背板はビスで固定しますので組み立て後の取外しが可能です。バフルや背板を変更することで、例えば30センチ1発から30センチ2発。もしくは38センチ1発にユニットを後々グレードアップするようなことが可能です。38センチ1発～20センチ2発くらいまで可能です。バスレフダクトのフロント、リヤの選択も可能です。有償になりますがバフル・背板ともに単体でユニットの穴のサイズのカスタマイズ注文もできますので、後にウーファーを変更したりダクトの前後を変更することも可能です。スピーカーユニットは付属しませんので別途ご購入していただく必要がございます。

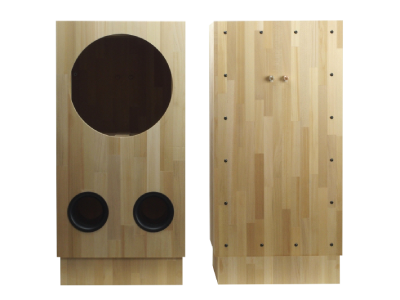

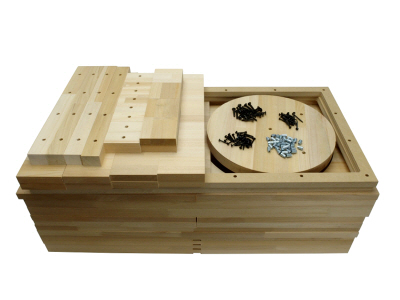

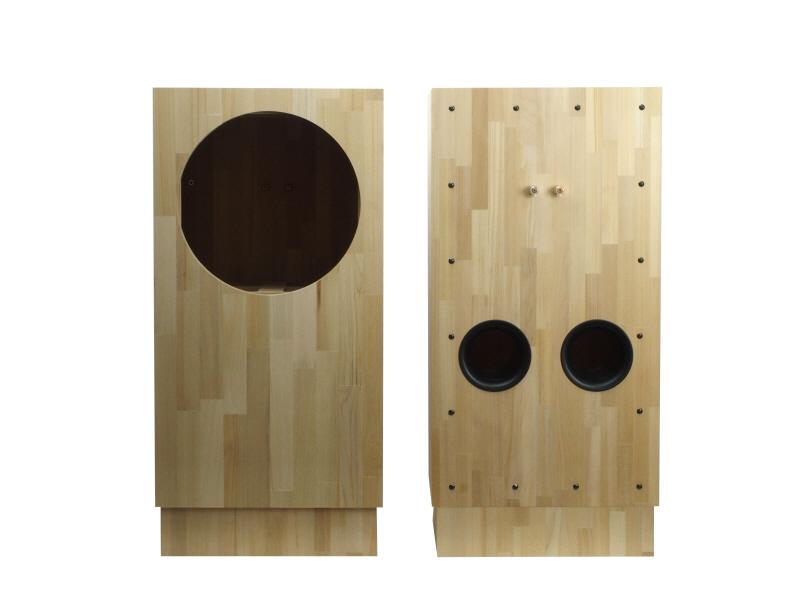

音工房のウッドホーンや音響パネルに採用している高音質アガチス集成材をエンクロージャー本体に採用いたしました。バフルだけ30mm厚、バフル以外は20mm厚を採用しています。バフルと背板を取り付ける内側のインナーバフルにはMDFを採用しています。

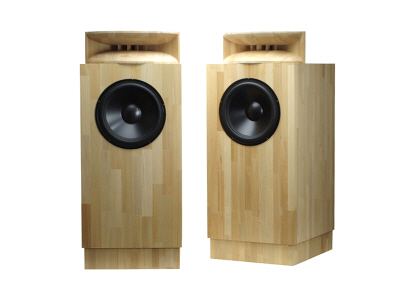

1インチウッドホーンのキットZ503-Wodhorn1の開発に合わせて製作したウーファーキットですが、2インチウッドホーンや通常のスコーカー等もウーファーの上に載せてご利用いただくことができます。

エンクロージャーに中央に補強桟をいれることで共振を防ぐ作りとなっております。右の写真はオプションのバーチベニヤの補強材をいれてより強固にしております。

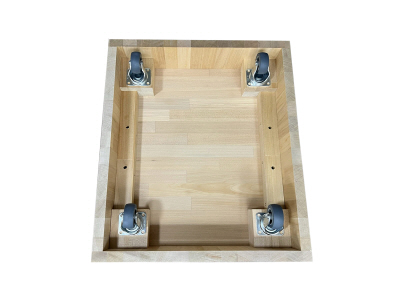

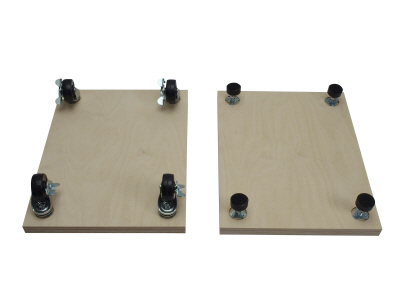

スピーカー底面には市販のキャスターを取り付けが簡単にできるように、底面をいたしております。キャスターは商品には含まれません。キャスターではなくインシュレーターの利用も可能です．

Z-Woofer system

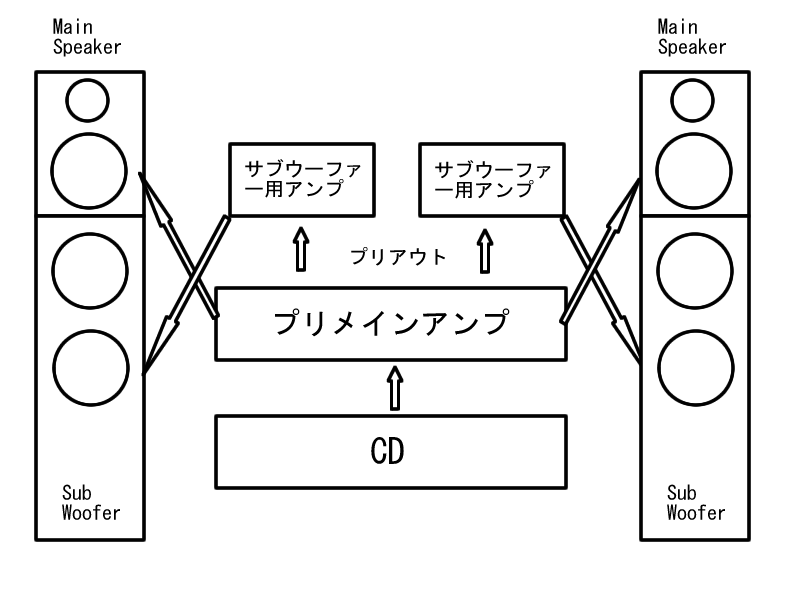

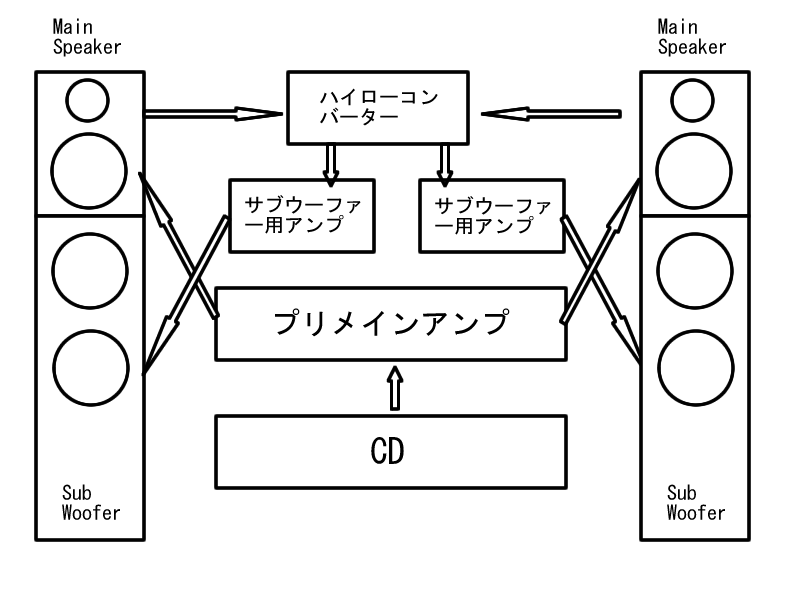

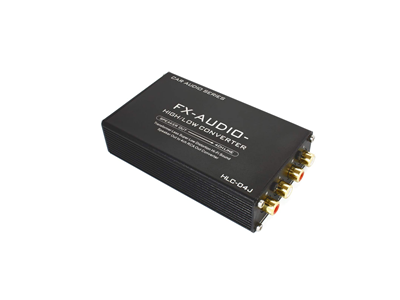

サブウーファーにおすすめのアンプと接続

　Z-Woofersystemの4つのラインナップは、全てサブウーファーとしてご利用いただくことが可能ですが、特にZ506-Livornosub1は2.1ｃｈ用サブウーファーとして、Z506-Livornosub2とZ507-Woofer700は2.2ｃｈ用のサブウーファーとしてのご利用を想定いたしております。サブウーファーの接続はいろいろなパターンがありますが、詳しくはブログに書いておりますのでご覧ください。こちらは初めての方に最もオススメの構成になります。

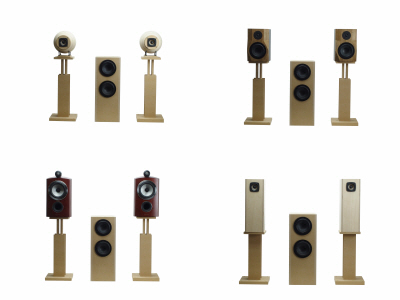

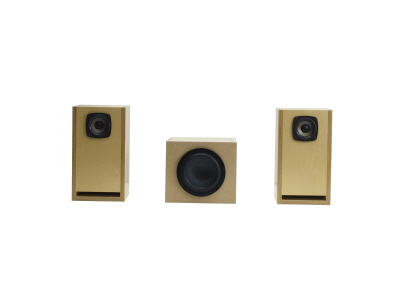

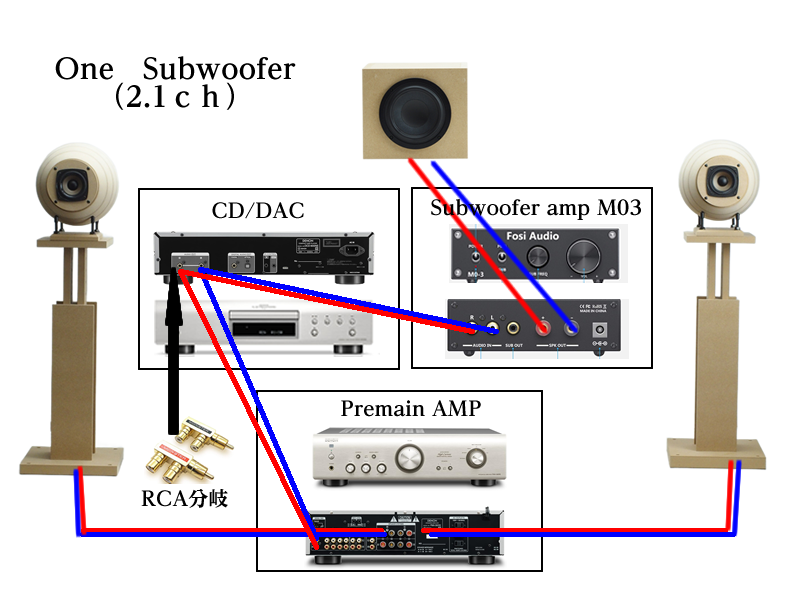

2.1ｃｈ 　サブウーファー1台で構築

必要な機材：サブウーファーアンプ　FosiAudio　M03　（1台）とRCA分岐
利用：センターに1つ、左右の低域信号がミックスしてセンターサブウーファーから出力

　＜利用想定＞　
市販スピーカーや自作スピーカーの10センチ以下の小型のフルレンジやマルチウエイスピーカーの低域を増強します。 50～200Hzあたりの低域やミッドバスを増強します。サブウーファーアンプ　FosiAudio　M03　（1台）とRCA分岐の２つがあればシステムを構築できます。

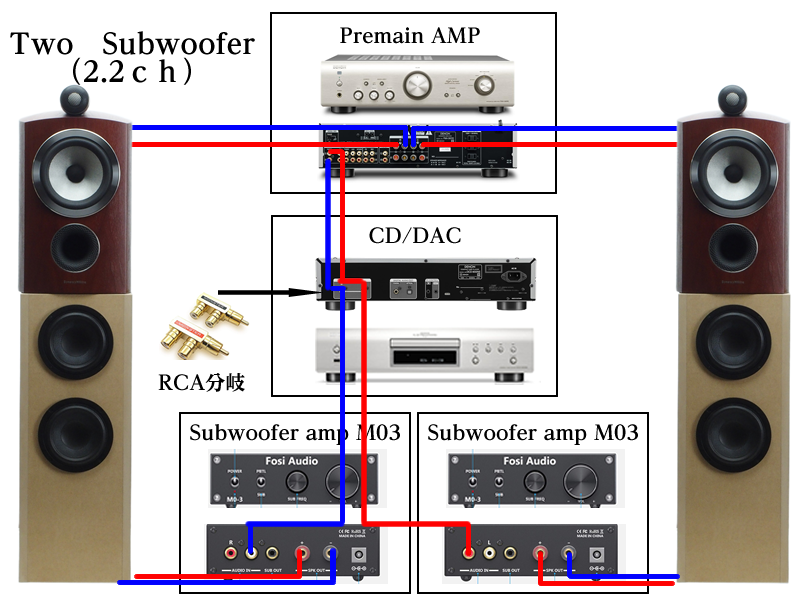

2.2ｃｈ　サブウーファーを2台で構築

必要な機材：サブウーファーアンプ　FosiAudio　M03　（2台）とRCA分岐
利用：サブウーファーから左右にそれぞれの低域信号を送って出力

＜利用想定＞　
13センチ以上のウーファーを持った自作スピーカーや市販スピーカーの低域を増強します。Z506-Livornosub2を利用すると35Hzあたりまでの帯域を再生できます。サブウーファーアンプ　FosiAudio　M03　（2台）とRCA分岐の２つがあればシステムを構築できます。

代表の大山へ直接メールによる相談をすることができます。
スピーカーの制作、塗装、音出し、セッティング等で迷われたことがありましたらメールでご質問ください。
2営業日以内のご返信を心がけています。
（購入時メールサポート”希望する”をチェックしてください）

音工房Zの商品を購入したいただいたお客様だけが受け取ることができる”サポートメルマガ”を定期的に受け取ることができます。 サポートメルマガでは新商品の割引案内や、通常メルマガには書けないコンテンツを配信予定です。 （購入時メールサポート"希望する"をチェックしてください）

Zユーザー様は過去配信のサポートメールの重要な部分をまとめた「購入者様専用サポートページ」にアクセスできます。

ハイエンドスピーカー並の仕上がりを実現する為の動画教材「木工塗装の動画セミナーZ200・Z201・Z202・突板貼り動画セミナー」をストリーミングで閲覧できます。過去に24800円で販売していた商品です。 付属の取り扱い説明書からユーザー登録をしていただきますとメールアドレスに閲覧のURLが届きます。

※ 商品レビューはお客様の主観に基づいて記入いただいたご感想ですので、全ての人が同じように感じるとは限りません。 ユーザー様のお声はこちらのお客様商品レビュー投稿ページから転載させていただいております。Z506-Livornosub1、Z506-Livornosub2にはこちらのamazonページも参考にしてください。

１年前に同じ13㎝ユニットを使用したパッシブサブウーファーキットを購入し使用してきました。　今回はこのユニットを２本使い、箱の容量が大きくなりしかも密閉式ということで発表後すぐに予約しました。　パフォーマンスは期待以上で、低音はより深く強く鮮明に出ます。　今までよく聞こえなかったウッドベース、コントラバスが聞こえ大変満足しています。　　ベースがしっかりすると全体のクオリティも上がることがわかります。　1/29の試聴会に参加し、購入を検討しているZ1-Livornoとのマッチングを確認しましたが、まさにシームレスでした。　　近々にZ1-Livornoも購入しようと考えています。 アンプ：Musical Fidelity A3.5 または　Triode TRK-3488(KT88/EL34差替)、ターンテーブル：Luxman PD-151 + CHUDEN MG-3675他、NAS：IOデータHDL-RA3HG、DAC:OPPO SONICA、メインスピーカーはONTOMO企画のONKYOユニット＋音工房ZのエンクロージャーZ601-OMOF101、スーパーツィーター：ムジカノートS-STW01、チャンネルデバイダー：ONTOMO企画バスチャンネルデバイダー、ウーファー用アンプ：FX-AUDIO FX202A、音源：ダイアナクラール、エラ・フィッツジェラルド、アニタ・オデイ他（CDリッピングしたNAS音源やLP）

「ツァラトゥストラはかく語りき」のイントロ部の通奏低音がしっかりとした「呟き」になりました！ これまでZ-1-LivornoSを愛聴していますが、「ツァラトゥストラ・・・」やオルガン曲などを聴くときは「ターンベリーLE85」に切り替えていました。それでも輪郭にモヤモヤ感を感じていました。 Z506-Livornosubですっきりした「呟き」に！！！ 小生の機材は、大山様お勧めの「ベリンガーのデジタルデバイダーDCX2496を使った」もので、ソースは、ドゥダメル指揮ベルリンフィル（2013録音）を、PCからDNP-2500経由で再生しています。今はストレスなく音に浸っています。 ありがとうございました。

キットが納品となり、片チャンネル1日ずつかけて、2日間で組み上げました。オプションのクランプは必須ですね。隙間なく組み上げるのには、結構、力がかかります。 サブウーファーを追加したら、音に奥行きが出て、驚くほど変わりました。音が細くて、寂しかったのですが、追加により、素晴しく重厚感も出て、大満足です。 アンプは、マランツのNR1200を使い、プリ出力からウーファーアンプを経由して接続しました。スピーカーAとBに、Z1とZ800を繋いでいるので、AとBの切り替えて、ウーファーを共有できるので、聴き比べもできます。 兎に角、感動ものです。 ただ、ウーファー用のアンプのスイッチを操作しなければならないのは、面倒ですが。

低音域；CORAL 10L-60片側２個、密閉で使用…　仕上げはオスモカラー エキストラクリアー。 中音域；ドライバーCORAL M-100（片側２個使用）、ホーンCORAL A H-500 。高音域；JBL075。 プリアンプ；クリスキットMARK8D（改）、イコライザーアンプ；クリスキットMARK8Universal（改）…プリアンプ部基板抜取り、チャンネルデバイダ；クリスキットCDV-202（改）ｘ２。パワーアンプ；クリスキット　P-35III（改）ｘ４（低音用は左右各１使用）、MCアンプ（自作）… アンプ類の組立、改造は専門家に依頼。 プレーヤー；ヤマハG T-2000、アーム：SAEC WE -407GT、カートリッジ；DENON DL-103。 視聴ソース；フィリー・ジョー・ジョーンズ（ドラムス・アラウンド・ザ・ワールド）、ジョン・コルトレーン（セルフレスネス）、アート・ファーマー（モダンアート）、レイ・ブライアント（アローンアットモントルー）、ウィントン・ケリー（スモーキン・アット・ザ・ハーフノート）、ソニー・ロリンズ（ワークタイム）、フィル・ウッズ（ウッドロアー）、ピート・ラロッカ（バスラ）、ファッツ・ナバロ（ノスタルジア）、ビル・エバンス（ザ・パリスコンサート1）、マッコイタイナー（ライブアットニューポート）… 他いろいろ朝から晩まで。段々と調子が出てきてやめられなくなってしまいました。

スピーカー制作に必要な木工用のクランプを同時購入の格安価格にてご提供いたします。自作式クランプZ203について詳しくはこちらを御覧ください。

Z508-Woofer1400はこちらのサイズでは組めないため、オプション設定しておりません。

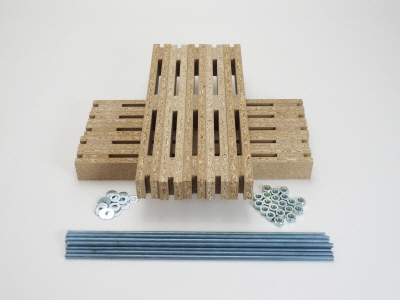

Z507-Woofer700は通常の450mmより全ネジが長い600mmサイズになります。600mmの全ネジのみの購入も可能です。Z506-Livornosub1、2をAmazonからご購入された方でクランプ希望の方はお問い合わせください。通常価格より安価にてご提供させていただきます。
