2021年11月より、Z800-FW168HRはキットV2.7、完成品V3.1に改定いたしました。バスレフダクトを テーパー付きのものを採用いたしました。

2WAYのスピーカーに使うユニットは随分前から決めていましたが、いざ販売するという段階になって大きな迷いが生じてしまいました。

数百万円のハイエンドに利用されているSPユニットが10万円程度で買えるのを考えれば格安を通り越して格安なのですが、「スピーカーキット」で全部で10万円を超えるとなるとかなり高額な部類にはいりますので、どれだけニーズがあるのか心配だったのです。

音に関しては一切の迷いはありませんでした。

恐らく日本で販売されている単品ユニットの中でハイエンドと言われているものはさほど多くはないと思いますが、Z800-FW168HRに搭載する２つのユニットFW168HRとT250Dは間違いなくハイエンドと呼ぶにふさわしいユニットであると確信を持っているからです。

この２つのユニットに関しては後で詳しく解説しますが、「ブログハイエンド自作スピーカー」の石田氏が利用されていて、 実際に音も聞き、完璧でした。 定価460万のハイエンドスピーカーAudiomachinaのPURE System MK2にも採用されています。　　　　　　　　　　　　　　　　　

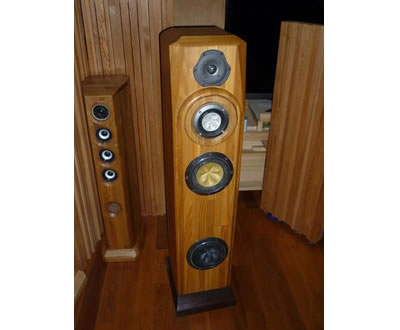

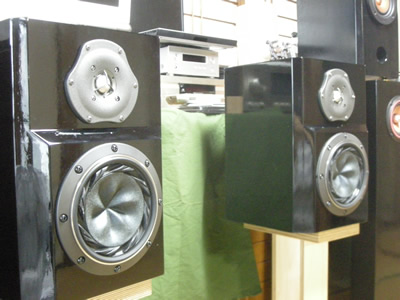

ブログハイエンド自作スピーカー石田氏の作品

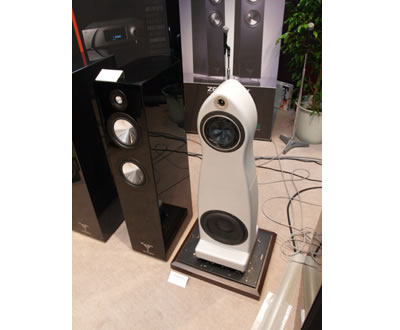

AudiomachinaのPURE System MK2

ツィーターはFOSTEXのG2000という定価ペア130万のハイエンドスピーカーに使われているツィーターとほぼ同等品というT25RDという商品が一時限定販売されましが、音の違いはブラインドではT250Dとわかりませんでした。 ( 実際使われているマグネシウムの口径や外観はほとんど同じです。)

性能には絶対の自信があったものの、キットという形式での価格面でどんな反応があるか見えない中での発売となったわけです。 しかし、蓋を開けてみますと「Z800-FW168HR」は2012年から2017年までに1000ペアを越す大ヒット&ロングセラー商品となりました。

FOSTEXのG2000

FOSTEX　T25RD

商品は購入せず、この文章を最後まで読む だけでも２つのスピーカーユニット（FW168HRとT250D）についての使いこなしのノウハウが相当書かれていますので、自作でハイエンドをと考えている方は最後まで読むだけでも十分に価値があると思いますので、ぜひ最後までご覧ください。

このスピーカーの名称はZ800-FW168HRですが、実はツィーターの名称をとってZ800-T250Dにするべきかかなり迷いました。 と申しますのは私がこのスピーカーを作りたいと思った部分はオーディオマシーナーに採用されたウーファー部分より、むしろ純マグネシウムツィーターT250Dにあったからです。

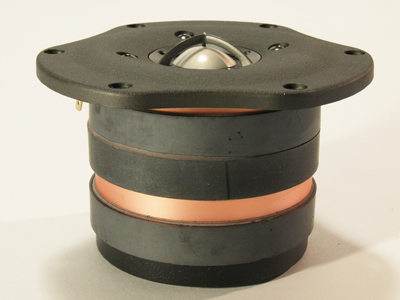

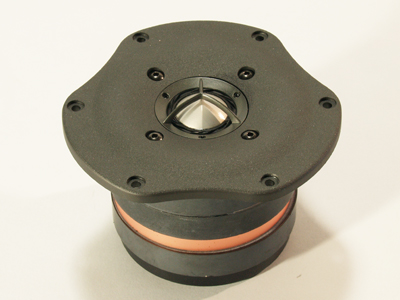

T250D　写真1

T250D　写真2

このT250Dは99.9％マグネシウム（純マグネシウム）の振動板でできたツィーターで、音は金属振動板にありがちなピーキーさが全くないというだけではなく、解像度が馬鹿高いことが最大の特徴です。

オーディオファンの方であればご存知かと思いますが、現在金属系のツィーターとしてハイエンドスピーカーに採用されるのは純マグネシウムかベリリウムを採用するメーカーが多く、有名どころではJBLのPROJECT EVEREST DD65000（片ｃｈ300万！）のツィーターにも純マグネシウムが採用されています。

JBLのPROJECT EVEREST DD65000

そしてこれはネットワーク調整にもよりますが音圧を上げても必ずといっていいほどでてくる金属系ツィーターの癖がでてこないので、どんどん音圧をあげていってしまいたくなるそんなツィーターです。 私は文章を書くプロではありませんので、なかなか上手くこのツィーターの音を表現する形容詞が見つかりませんがとにかく音が良いのです。 T250Dの写真をご覧ください。前面よりも背面のが豪華(笑)ですね。

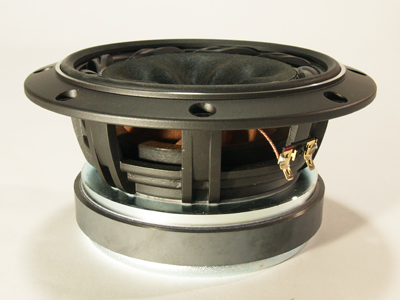

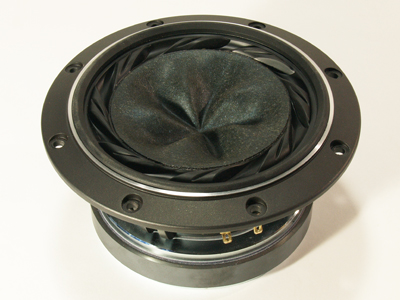

FW168HR　写真1

FW168HR　写真2

フルレンジ1発のようなエネルギッシュなウーファー「FW168HR」 はFW168HPの後続のウーファーになります。

ウーファー自体の特徴は振動板自体が重くないのでフルレンジのように高能率で音が前にポーンと飛び出してくるような抜群のスピード感とダンピングの効いた低音が特徴です。 （同じFOSTEXの16センチのウーファーFW168N と比較すると振動板の重さを示すｍ0は半分ぐらいです。）

ちなみに168HRのコーン紙の螺旋状の形状は振動板の重さを軽くすると剛性が保てなくなるので、このような複雑な形をしています （分割振動を抑える効果もある）。単純にローエンドを伸ばしたいのであれば他の選択肢もありましたが、今回は2wayでありながらフルレンジ1発のようなエネルギッシュな鳴りかた、そして定位感を実現するためにFW168HRを採用しました。

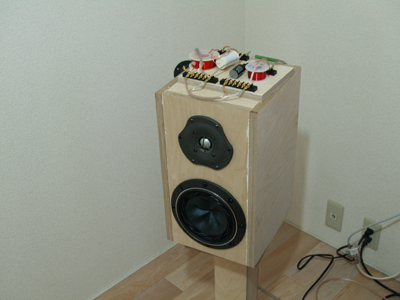

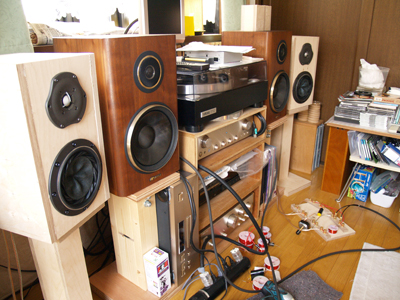

1つめに試作したスピーカーエンクロージャーは標準箱より容積を大きくとり、ポートも取り外して後々調整できるようにしました。

ネットワークはめちゃくちゃ大事なのがわかっていましたから、後々調整できるような基板を作りました。はじめにセットしたのはぼFOSTEXの推奨値に近い値です。アッテネーターはつけずに固定抵抗で調整する方式にしました。

今回はネットワークに最も時間を費やされるのが予想されましたので、必要なネットワークパーツを奮発して主要な値のコイル・コンデンサ・固定抵抗は全て買い揃えてしまいました。

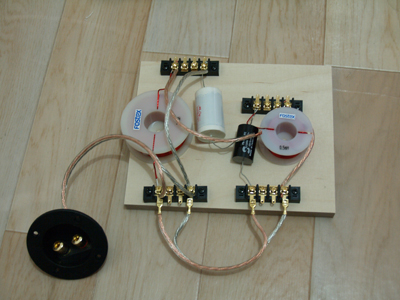

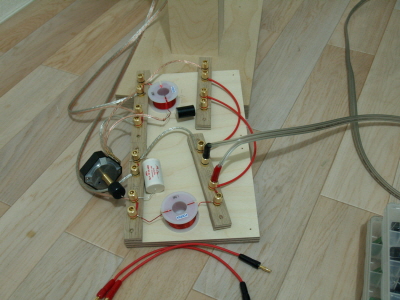

ネットワーク基盤

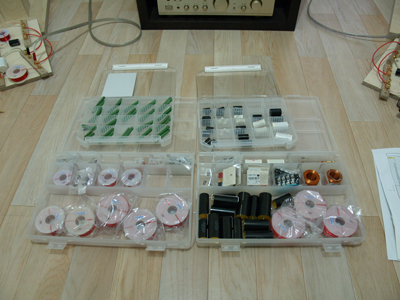

購入したLCRパーツ類

とりあえず10時間ぐらいはエージングをしないと本領発揮できないのはいつものことなのですが、そんなのお構いなしでまずは初音出しのファーストインプレッションを書いておきます。

ローエンドは40ｈｚぐらいまでフルレンジに近いスピード感ある軽快な低音に加え、高域の分解能高すぎ！！ ネットワークが適当ですし、吸音材もこの時点で入れてません。

エージングもまだまだです。高域のレベルが高く全くバランスがとれていないのですが、ユニットのポテンシャルの高さには久々に衝撃を受けました。

この時点では調整がまだまだですから、さすがにボーカル系などはこれまでに作ったフルレンジの方が綺麗に感じたものもありましたが、クラシックソースに関してはフルレンジ1発では難しい音をきっちり分解して表現してくれていました。

「詰めていけば相当凄いことになる」 これが初日の感想です。

音を良くするにはお金も時間もかかる場合が多いですが、ほとんどノーコストで音が良くなる最も楽しい時間はユニットの鳴らしはじめのエージングタイムです。

といっても私の場合はスピーカー設計が一つの仕事ですので時間を少しでも短縮して早く最初の堅い音を脱したいという気持があります。ここが終わらないと正確な音決めが難しくなるからです。

今回はZのメルマガ読者様で測定のプロフェッショナルであるI様が教えてくれた短時間で、煩くない（周りに迷惑をかけない）素晴らしい方法で僅か1週間で100時間近いエージングをいっきにかけました。

方法は写真のようにスピーカーをユニットで向かい合わせにして、スピーカーを逆相接続でピンクノイズをかけます。 この時点で低域から中低域はいっきに音圧が低下してくれますので、1日中低周波を浴びることから逃れることができます。

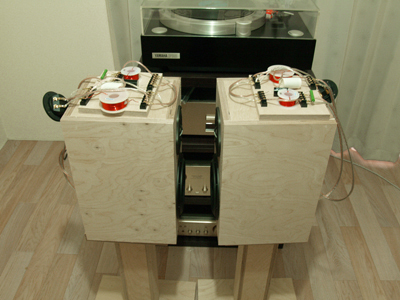

SP同士を向かい合わせ左右逆相接続

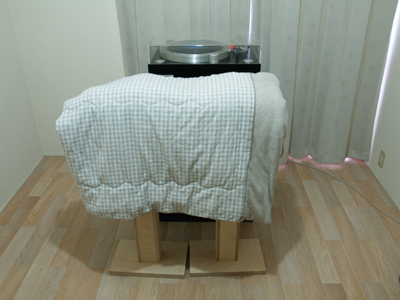

布団をかぶせる

これで高域レベルもかなり落ちてくれます。 アンプのボリュームを11時ぐらいまで上げていっても音はそれほど煩くありません。振動板がバクバクに動いているのが分かります。 ※スピーカーユニットに結構負荷のかかる方法ですので真似される場合は自己責任のもとお願いします。

100時間後のエージングの音は… ウーファーのエッジ・ダンパーがこなれて動きが良くなったのか低域の解像度が上がるとともに、すでに鳴らし初めから感動していたツィーターの高域もさらに音に磨きがかかりました。

恐らく現時点で高域の量感だけ絞ってやれば、市販の30万クラスとは十分いい勝負ができると思います。

しかし、450万のスピーカーに採用されているウーファーですから、そのレベルまで目指してやらなければこのハイエンドユニットに対して失礼というものです。

エージングが一段落した段階で本格的なネットワーク調整、吸音材調整、ポートの量感調整に移ろうと思ったのですが、最初に作ったネットワークの基板ではあまりにもやりにくかったので、新たに基板をもうひとつ作りました。 この基板を使っていけば短時間に様々なネットワークの組み合わせを試すことができると考えたのです。

旧ネットワーク基盤

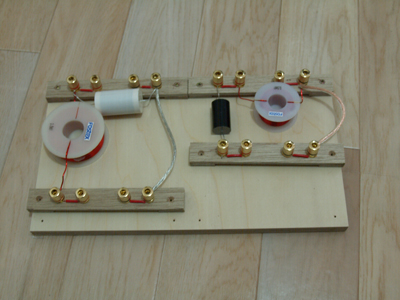

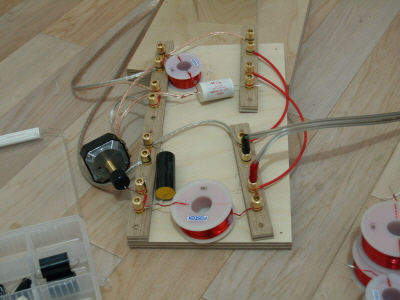

新ネットワーク基盤

組み合わせは無限にありますがウーファーとツィーターのクロスをどこにとるか、そしてどのように接続させるかは非常に大事です。

これはF特の測定も大事ですがほとんど耳を使ってやらなければならない非常に根気のいる作業です。

ウーファーはスルー、6ｄｂ/octネットワーク、12ｄｂ/octネットワークの3パターンを 800ｈｚ～5ｋｈｚぐらいまで、ツィーターはスルーは無理ですから6ｄｂ落と12ｄｂ落ちの2 パターンを1ｋｈｚ～5ｋｈｚまでの細かい組み合わせをひたすら取り替えながら複数のソースを聴きこんでいきました。

NWパターン1

NWパターン2

視聴2日目にして高域を固定抵抗で調整することがあまりに面倒になってしまい、可変抵抗式のアッテネーターに変更。高域の調整が楽になりました。そこから丸3 日間ネットワーク漬けの日々を送りました（疲）

T250Dの高域は非常に綺麗で解像度が高いのでどんどんクロスを下げたくなるのですが、800ｈｚぐらいまで下げると定位感と解像度が最高潮に達しましたが、あまりにボーカルのラインが細くなりすぎて限界でした。 （説明書では1.5ｋまでと書かれているのであまりツィーターには良くありません。）

上は上げすぎてしまうとほとんど美味しい帯域が削られてしまうので、ただ聴きやすいだけのスピーカーになってしまいます。 このスピーカーはその中間にクロスを持ってくることになりますが、今回のチューニングはこのツィーターを軸に考えてウーファーを決めると楽だと思います。

ウーファーはちょうどFW168NとFW168EΣの中間のようなウーファーでどちらかと言うとフルレンジよりです。ウーファースルーで高域のクロスを上げてやると（JBLの４３１２のような使い方です）鳴りっぷりの良いスピーカーになりますが、これはちょっとツィーターが可哀想というか勿体無い感じでした。

この時点までに得られた箱・ポート定数・ネットワーク定数でも相当なレベルにある自信はありました。けれど、さらに細部にわたるまで完璧なレベルにまで今回は持って行きたかったのです。

完璧を目指すために自作sp界では超有名なお二方（過去に軽く100台以上スピーカーを自作されている） の部屋にスピーカーを持ち込んで最後のダメだし・調整にご協力いただきました。

まずは、手作りスピーカー研究会の小玉さん（ネットでは「ko球さん」というペンネーム）の家にスピーカーを持ち込んでテストさせていただきました。 小玉さんのリスニングルームは木造の2階だての2階部分です。

部屋の広さ的には一般的な視聴環境に近いでしょう。音圧も大爆音とまではいかなくても結構音を上げられるのでSPのテストには私の家より良い環境です。

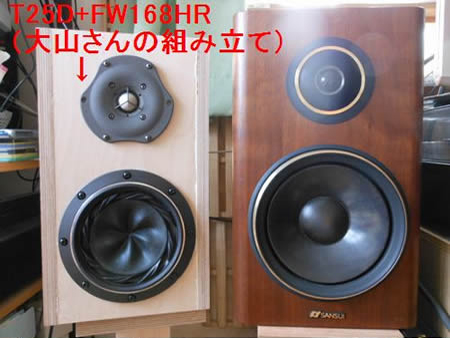

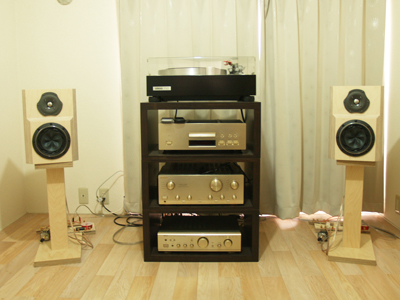

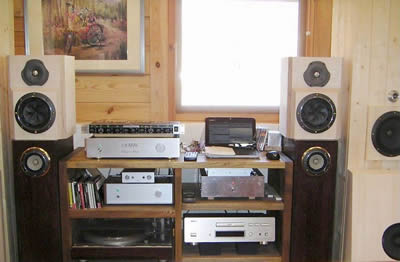

小玉邸での視聴

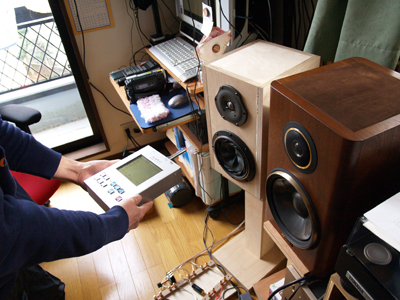

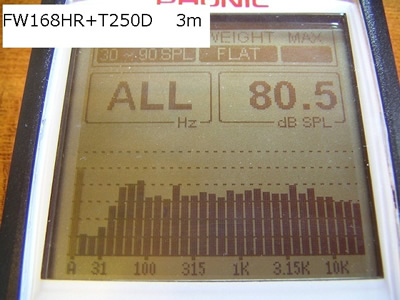

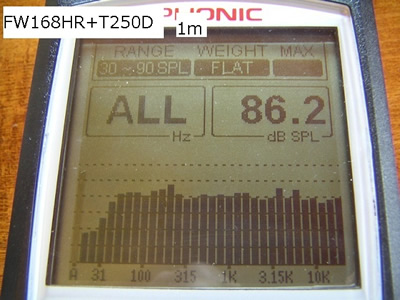

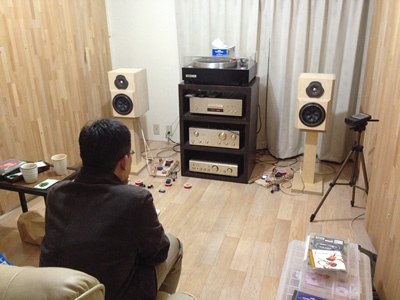

小玉邸での測定

小玉さんは主に小口径のフルレンジでのスピーカーを使ったシステムを長年研究されていて、特にフルレンジの吸音処理にかんしての知識と経験は半端ではありません。

私が調整したスピーカーをまず聞いて小玉さんが発した第一声は驚くものでした。

「非常に音が良いウーファーだね！！」

何故驚いたかというと小玉さんはフルレンジ好きで、ウーファーに良い評価を与えることはこれまでめったになかったからです。

私がセッティングしていったバスレフポートの長さで低域の量感はほぼOKか、ちょっと多いぐらいのご感想。FW168HRはHPに比べると低域の量感は稼ぎやすいのである程度箱は大きくした方が後々のチューニングは楽だという印象でした。

朝から調整の半分ぐらいはネットワークと測定に費やしたのですが、800ｈｚから5ｋｈｚまでのクロス位置の変更と、クロスのスロープ（スルー、6ｄｂ、12ｄｂ）と自作した調整板で徹底的に音をつめていきました。

このネットワークの調整は最も骨の折れる作業でした。 詳しくは特別レポートの中で述べさせて頂きますが、クロスについては各人の視聴スタイルに合わせていける方法も発見できましたし、簡素なネットワークでよりフルレンジの鳴り方に近いネットワークも発見できました。

ある程度音が定まった段階で吸音処理に移ります。吸音材は2種類の吸音材を組み合わせて最適な吸音を聴感で追い込みました。

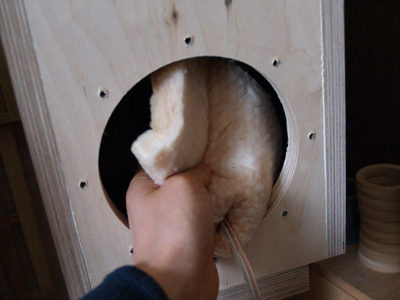

吸音材調整

今回は「ハイエンドの音」が一つのテーマでありますので、極力箱からの癖と付帯音が少なく品位の高い音を目指すために、吸音材はいつもより多めの設定にしました。

この吸音材は素材も大事ですが、セットする位置というのが結構大事なんですね。ここは小玉さんから頂戴したノウハウをZ800-FW168HRに思いきり投入させていただいた部分です。 小玉さんの家でのチューニングを経て音質はさらにワンランク上の品位の高いものに生まれ変わりました。

小玉邸でのZ800-FW168HR試作機視聴レビュー　ｂｙ小玉様

本日は、音工房Ｚの大山さんの試作調整中のＳＰを聴くことができました！ユニットは、ＦｏｓｔｅｘのＴ２５０Ｄ（ツィーター）と、ＦＷ１６８ＨＲ（ウーハー）。

箱の方式はバスレフ型。 皆さんはもう、両ユニットの能力はご存知ですよね。販売価格を遥かに超えた高いポテンシャル。超高級ＳＰに搭載されても不思議ではない程の高音質…。

現在大山さんは、そんな両ユニットの高性能ぶりを最大限に活かすべく、箱の設計からネットワーク調整、吸音処理等を、何度も繰り返し行っているわけです。

本日は、その延長になるのですが、朝１０時過ぎから夕方５時くらいまで、ネットワークの数パターンの聴き比べ→吸音処理→再度ネットワークの聴き比べという工程を繰り返し行いました。

私の意向で、昼食はレトルトカレーで済ませてもらい、短い時間を有効に使いましたが、やはり音決めは簡単ではありませんでした。

何故ならユニットが良いだけに、こちらも望む音に妥協が出来ないからです。

結局"これで決定！"というところまでは到達できませんでしたが、基準となる音と、方向性の目星は付いたのではないかと思います。 基本的にはユニットの音を生かす方向ですので、Ｆｏｓ色が前面に出るわけですが、箱の基本設計や素材などで、これから大山サウンドが構築されていくことでしょう。

しかしまぁ、こんな超が付くほどの高性能ユニットが自作パーツとして手に入り、しかも、もうすぐ大山さんによる確かな設計のエンクロージャーに組み込めるわけですから、これは期待大ですよね！！！（…と、プレッシャーをかけてみる。）

続いて、翌々日の日曜日にステレオ誌のスピーカーグランプリ3連覇で有名なブログハイエンド自作スピーカーの石田さん宅（ネットではkenbeさんと呼ばれています）をお邪魔させていただきました。

このサイトの冒頭にも書きましたがこのZ800-FW168HRを設計した一番の大きな理由は石田さんが使っていたT250Dの音があまりに良かったからです。 石田さんの部屋は専用のリスニングルームで、超大音量でのスピーカーのテストができる上、部屋が完全にチューニングされています。

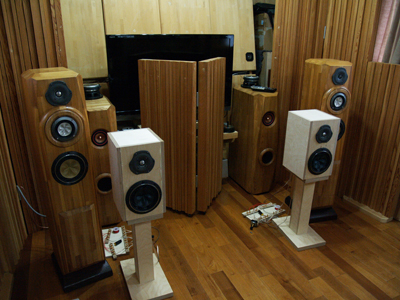

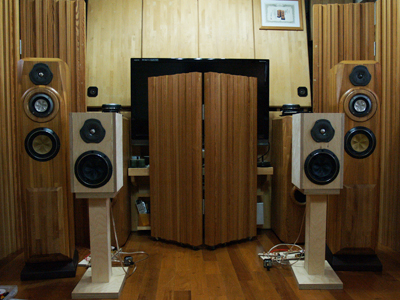

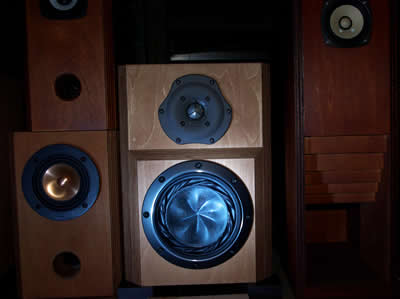

　石田邸写真1

　石田邸写真2

良い音はその良さを最大限に引き立たせてくれますが、ピークやデップが大きいとそちらも際立たせてくれるのでスピーカーのテストには抜群の環境です。

低音は一般の木造に比べると量感が多くでるのがわかっていましたので、Z800-FW168HRのポートのチューニングは小玉さんの家に比べてさらに長く10ｈｚほど下に下げてスピーカーを持参しました。

石田さんの家での視聴テストではまずポートの量感はほとんど問題がありませんでした。相変わらずFW168HRの特性から中低音の量感は多めで、200ｈｚあたりの膨らみを指摘されましたが私にはほとんど分からないレベルです。

この日はほとんどネットワーク調整に時間を費やしていただいたのですが、これまでに試してきた教科書通りのネットワーク方法から一旦外れて石田さん聴感にまかせて、まずはウーファーのカット位置から調整に入りました。

持参したLCRパーツ

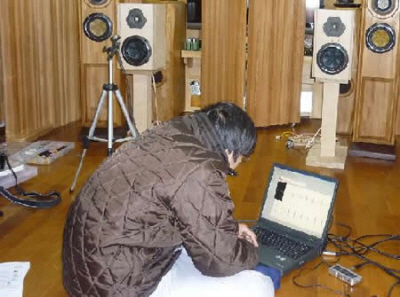

測定のセミプロWさんによる測定

調整の最中にもFW168HRとT250Dについての使いこなしで役にたつ情報をたくさんいただきました。

石田さんのメインのシステムは現在3wayプラスサブウーファーですがサブウーファーだけ切って私のシステムと瞬時の切り替えでテストをさせていただきました。

３つぐらいのめのネットワークで視聴した時に石田さんから心強いお言葉をいただきました。

「このスピーカーは売れるよ！」

しかし、石田さんはウーファーとツィーターの繋がりにはまだ満足されず測定のプロフェッショナル渡辺さんに電話して急遽来てもらうことになりました。

1時間後ぐらいにリュックにパソコンを積んで鉄人渡辺さんが来ていただき、早速PCとマイクをセットするなり位相とF特を測定していただきました。そこからはデータと聴感を使ってのネットワーク追い込みがいっきにスムーズに進みました。

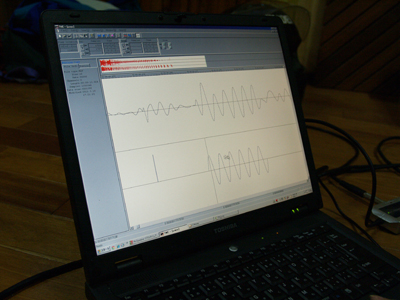

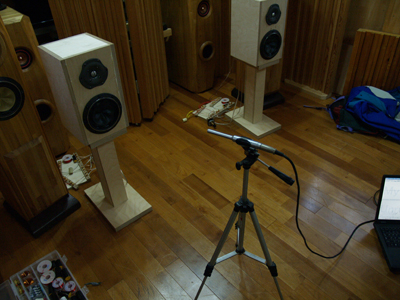

測定風景1

測定風景2

「音はこの部屋では完成だね！！」 石田さん、渡辺さんにもお褒めいただき１つだけ宿題をいただき家路につきました。 当日は他のお客様もいらしていたなかスピーカーを半日かけてテストさせていただきました。knebeさん、Wさん、ケイさんありがとうございました。

石田邸でのZ800-FW168HR試作視聴レビュー　ｂｙ石田様

暫くすると、大山さんから電話が入り、まもなくして合流して大山さんの試作２wayの試聴を開始。 小型の箱に、ＦＷ１６８ＨＲとＦＴ２５０Ｄ。 感想として、ウーハーとツイーターの繋がりがしっくり来ない。

箱作は問題なく、むしろ賞賛に値する出来であったのでネットワークの変更を試みることにする。低域を、メーカー指定のネットワークを設定してツイーターを追い込むことにした。ほぼ良い感じのＣの大きさは決まるが、何か感覚的に引っかかる。 相の確認をするとツイーターが逆相になっていた。

これが原因で、しっくり来ない音になっていたようだ。これで８割方の音は決まり、ここで測定に入るところですが、生憎マイクアンプが壊れていて追い込みが出来ない。 そこで、鉄人ｗさんに連絡をして我が家に来てもらうことにした。ｗさんの登場で、一気に音の追い込みが進む。

ｗさんは相の確認、Ｆ特などトライ＆測定でクロスポイントを的確に探り出す。

メーカー指定のウーハーのローパス帯域は約１５００Ｈｚ付近、これだとＦＷ１６８ＨＲのピークを拾ってしまう。 このピークが、曲者で僕は２wayを３wayに変更した経緯がありました。（たまたま、Ｍ１００ＨＲ-Ｗの販売があったので安易な道に進みました。）

そこで、ウーハーのローパス帯域を１５００Ｈｚから○○Ｈｚに変更すると、一気に煩く聞こえていた声が聞き易くなる。こうなると、音の調整は早く進みます。 大山さんアイディアで簡単にネットワークの変更を可能にしています。

これだけの量のネットワーク素材があればこそ出来た音の探求。 無ければ…・中途半端な妥協の産物になった可能性もあった。

マイルームはルームチューンのお陰で、部屋から無用な音が出ることは少ないので、原音に何かしらの音を加える事も減らすことも無い状態で試聴が出来ます。

殆どＳＰの素の音が分かりますので、ちょっとした素子の違いなど分かりやすい環境になっています。 プロの商品となると色々な部屋の環境に合うＳＰの音作りが必要となりますが、我が家での鳴りっぷりは申し分ない仕上がりとなりました。今後の大山さんの追い込みを期待せずにはいられないですね。

自分で調整し尽くしたシステムに、2人のコンサルタント宅でのアドバイスと鳴り方を聞いてほぼシステムは99％完成しました。 ただ、ひとつだけやり残したことがあります。

それは石田邸で薦められたウーファーのリニアフェイズ化です。

クロス付近での若干の高域のデップがありそれは、小玉邸でも石田邸でも測定されており、原因は位相クロス付近の位相の乱れから生じたものの可能性があり、リニアフェイズ化で解消してくれれば… 「もっと音が良くなるかも」と思うとどうしても我慢できずにリニアフェイズの試作を作りました。

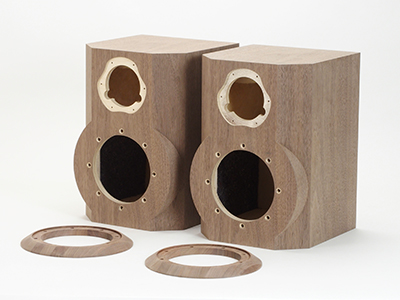

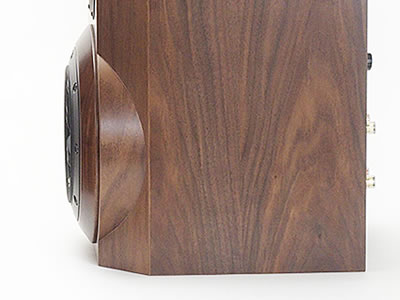

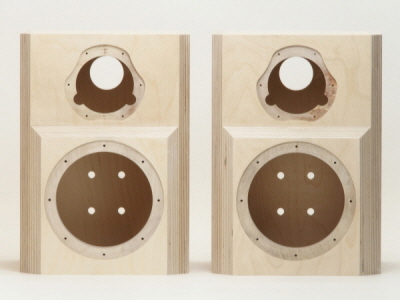

ウーファーにもう一枚バフルをつけてリニアフェイズ化

2台目の試作はうまくいけば完成品として採用する方針でしたので、リニアフェイズにプラスしてこれまでスピーカーの設計販売に携わってきて得られた自身の経験と、お客様からいただいたたくさんのお声の全てを設計に投入しました。 その結果、測定上高域にあったディップがほとんど気にならなくなった上ウーファーとツィーターの音の繋がりがさらに良くなりました。

最後の最後。 スピーカー再生技術研究会の会長鈴木さんに視聴してもらい最後のダメだしをしてもらいました。 鈴木さんにいただいたアドバイスは使いこなしに関わる部分で自分でも忘れていた部分をご指摘くださいました。この知識はお客様サポートで非常に役立つものでした。 お忙しい中、突然のお願いにも関わらず快く引く受けてくださいまして、どうもありがとうございました。

「スピーカー再生技術研究会」会長鈴木さんによるZ800-FW168HR視聴レビュー

昨日、音工房Zの大山さんのところにお邪魔して、高級機の新作を聞かせて頂きました。肝心の新作は、Fostexの高級ツィーターと高級ウーファーを使った2ウェイです。

ユニットとネットワークだけで10万を超える高級システムです。部品単体で、2万前後のユニットを使うスピーカーシステムは数百万円級の製品だけらしいので、相当な高級機と云えます。

しかも、キャビネットにはバーチ材を使っています。箱は、リニアフェーズで、斜めカットがあり、自作でここまでやるのは大変ですね。いや、キットでも難しいかもしれません。 同じユニットを使ったものは、先日コイズミ無線で、浅尾さんのシステムを聞きました。

コイズミ無線では、パワーを入れ過ぎていてよく分からなかったのですが、大山さんのところでは、適切な音量で聞くことができました。 箱は固まっていて、後は、ネットワークというところでした。ネットワークは紆余曲折、6dBクロス、12dBクロスと定数を変えながら何通りも試したそうです。

ようやく固まったところで、最終確認というところでした。昨日再認識したのは、セッティングの差です。 昨日訪問したとき、大山さんは、内向きにセッティングしてありました。自分は、実際に使われる状態を想定して平行にして聞いてみました。すると、大山さんが選考から落としかけたネットワークで、素晴らしい音が鳴り出してしまいました。こうなるとまた悩みます。 何通りかのバージョンを用意するのも実用的ではありません。

どれかに最終決定することになるのですが、悩みは尽きないようです。自分の感想としては、もう十分に完成されたハイレベルなので、どれでも好みの差の範疇に入るかな、というところです。

大抵の部屋には、吸音性のモノが同居しており、また、平行な設置になるのではないかと思います。いずれにしても、部屋の状況に応じて、ユーザー自身がセッティングとアッテネータの目盛を決めなければなりません。 これは、他の市販のシステムでも同様なことです。高級ユニットを活かしてネットワークの楽しみ（苦しみ？）を付加したシステムの発売は楽しみですね。

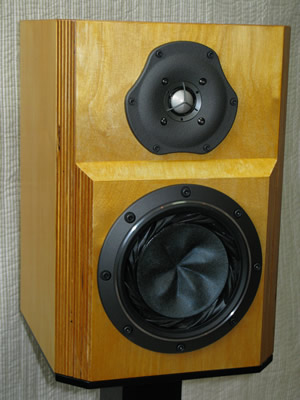

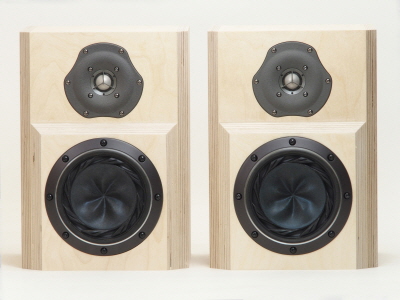

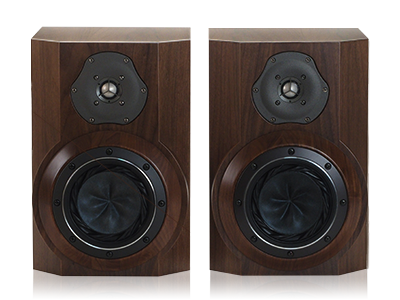

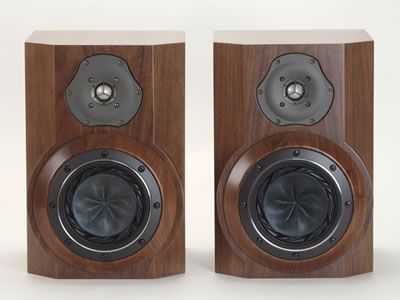

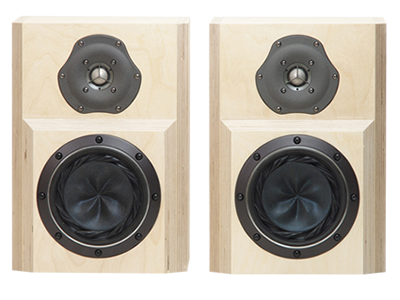

460万円のハイエンドスピーカーに採用実績のあるFOSETXのFW168HRとT250Dを試作箱とネットワークのテストを繰り返したスピーカーシステムです。

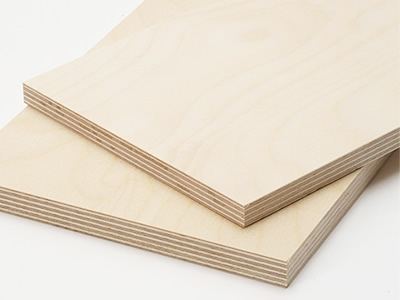

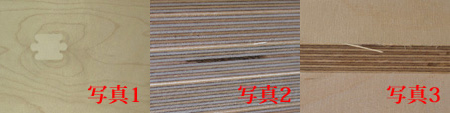

スピーカーエンクロージャー材は全てに18mm厚のホワイトバーチベニヤを採用いたしました。高音質合板の美しい響きをご堪能ください。完成品はホワイトバーチベニヤの上からウォールナットの突板・集成材等で化粧してウレタン塗装をいたしております。

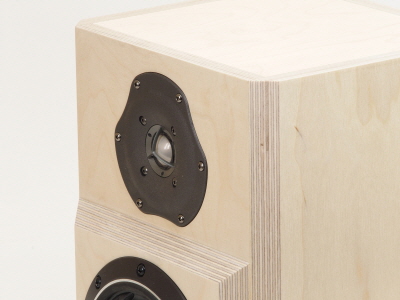

クロス帯域の位相を調整しデザイン的にも美しい、オリジナルリニアフェイズ方式のスピーカーを初採用いたしました。1ｋ～3ｋｈｚあたりの人間の耳に最も感度の良い音を歪みなく再生することに寄与しています。完成品はバフルの音の反射を極限的に抑えた点音源デザインを採用しています。

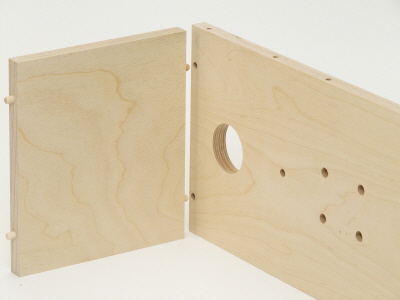

ダボ穴をプレ加工を全てのパーツに施しています接着強度アップはもちろんのこと、自作初心者の方にも大変組立てし易くなっています。必要なダボも全てキットに入っております。

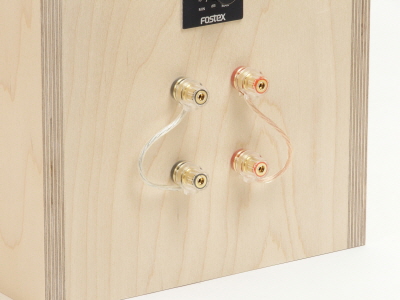

高級金メッキターミナルはバナナプラグ対応です。 バイワイヤリング接続に対応しております。キットのネットワークはハンダ付けをして専用のMDF基盤に結束バンドで固定していただく仕様です。（オプションで上記写真のようなハンダ付けをこちらで行う有料オプションもご用意いたしております。）

完成品のネットワークはハンダ処理・絶縁処理をした上にスピーカーユニットと結線されています。

音工房Zリスニングルーム内でZ800-FW168HR（V2.5） を生録しました。 ヘッドフォンでご視聴ください。

音工房Zリスニングルーム内でZ800-FW168HR（V3.0） を生録しました。 ヘッドフォンでご視聴ください。

代表の大山へ直接メールによる相談をすることができます。
スピーカーの制作、塗装、音出し、セッティング等で迷われたことがありましたらメールでご質問ください。
2営業日以内のご返信を心がけています。
（購入時メールサポート”希望する”をチェックしてください）

音工房Zの商品を購入したいただいたお客様だけが受け取ることができる”サポートメルマガ”を定期的に受け取ることができます。 サポートメルマガでは新商品の割引案内や、通常メルマガには書けないコンテンツを配信予定です。 （購入時メールサポート"希望する"をチェックしてください）

Zユーザー様は過去配信のサポートメールの重要な部分をまとめた「購入者様専用サポートページ」にアクセスできます。

スピーカー自作初心者でも安心して組めるように、写真入りの詳しい組み立て方法を書いた「製作レポート」と、ネットワークや、吸音材の効果など、細かい使いこなしまでを徹底サポートする「使いこなしレポート」が購入者特典ページからダウンロードできます。

ハイエンドスピーカー並の仕上がりを実現する為の動画教材「木工塗装の動画セミナーZ200・Z201・Z202・突板貼り動画セミナー」をストリーミングで閲覧できます。過去に24800円で販売していた商品です。 付属の取り扱い説明書からユーザー登録をしていただきますとメールアドレスに閲覧のURLが届きます。

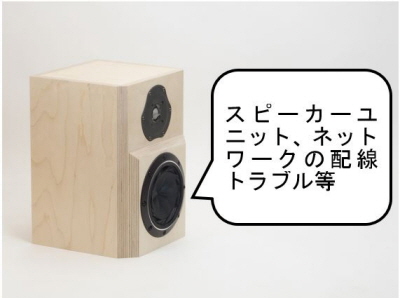

キット製品をご購入いただいて万が一ネットワークを説明書どおりに組んでみたが音が出ない。やることを全てやり尽くしたがどうしても音が出ない。という場合に弊社にボックスとネットワークを送っていただければ2万5千円+往復送料でこちらでネットワークを確認し音が正しくでる状態にしてお送りいたします。

※こちらのサービスをご利用いただく前に取説、PDFを良くお読みになり、大山へ直接メールサポートをご利用いただき何度かやり取りしたが、どうしてもうまくいかない場合に限らせていただきます。

※万一スピーカーユニットが破損、大パワー入力による断線している場合等は修理等実費が必要になる場合がございます。

※保証はスピーカーとネットワークの接続に対してのみになります。箱の製作については対応できませんのでご了承ください。

※本保証の有償サービスを受けられるのは弊社からZ800-FW168HRキットを新品購入された方に限らせていただきます。

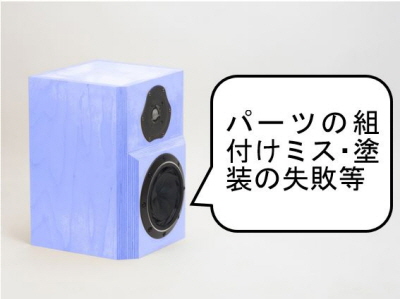

キットを組み立ててみたが、塗装に失敗した。組み立てに失敗した。箱だけもう一度綺麗に作り直したいという方向けにキットの木材部分だけをまるごとペア2万5千円（送料1,500円）で提供いたします（ダクト、吸音材、ターミナル端子等は含みません）。Z800はダボ加工がありロットによって サイズが若干異なるため、木部をパーツ単位ではお出しできませんのでご了承ください。

なおこちらのサービスは在庫が有る場合はすぐにご対応できますが、在庫がない場合は次回製作時の対応となるためご対応までに時間がかかる場合がございますことをご了承ください。

※本保証の有償サービスを受けられるのは弊社からZ800-FW168HRキットを新品購入された方に限らせていただきます。 ご希望の方は販売ページをご案内いたしますので個別にメールをお願いいたします。

※ 商品レビューはお客様の主観に基づいて記入いただいたご感想ですので、全ての人が同じように感じるとは限りません。 最近ご投稿いただいたユーザーレビューはキット、完成品のリンクをそれぞれご参考にお願いします。（一部重複もございます。）

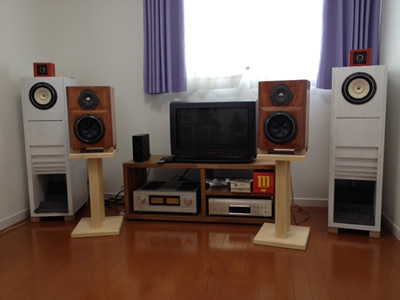

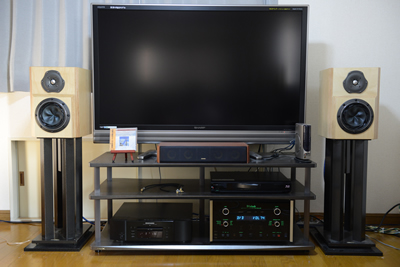

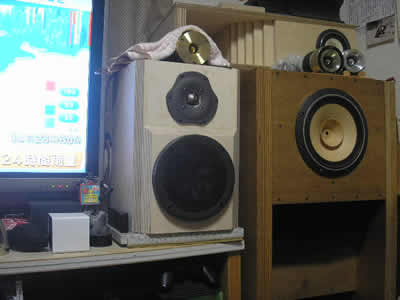

第１インプレッション Z800-FW168HRを組み立てました。 まだエージング２４時間くらいですが第一インプレの報告をします。 まず、高域の美しさにやられました。 ジャズのシンバルがすごい。 ボーカルが生々しい。 そして低域は小型SPとは思えない２０センチ大型SP並みでしかもハイスピードでキレがあります。 これはまさにハイエンドスピーカーです。

セッテイングはすべて大山さん推奨の標準セッテイングで視聴しました。
私が知っている今までの大山SPと比べると完全に２，３ランク以上うえではないでしょうか？　
大山さんはハイエンドの音と言う言葉を使って表現されていましたが、そのような雰囲気を感じられました。

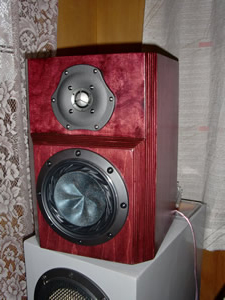

　お送り頂いた梱包の丁寧さ、キットの制度はいつものことながら、良くここまで出来るものと感心しています。ビスケットジョイント（※現在はダボに変更）を使用しての精度など神業と思えるくらいです。
